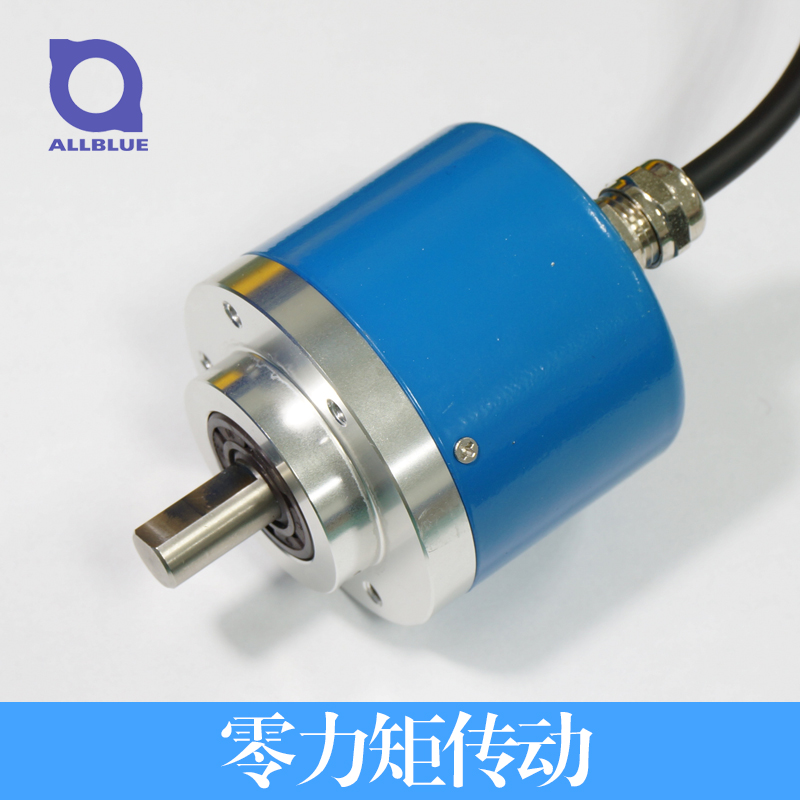

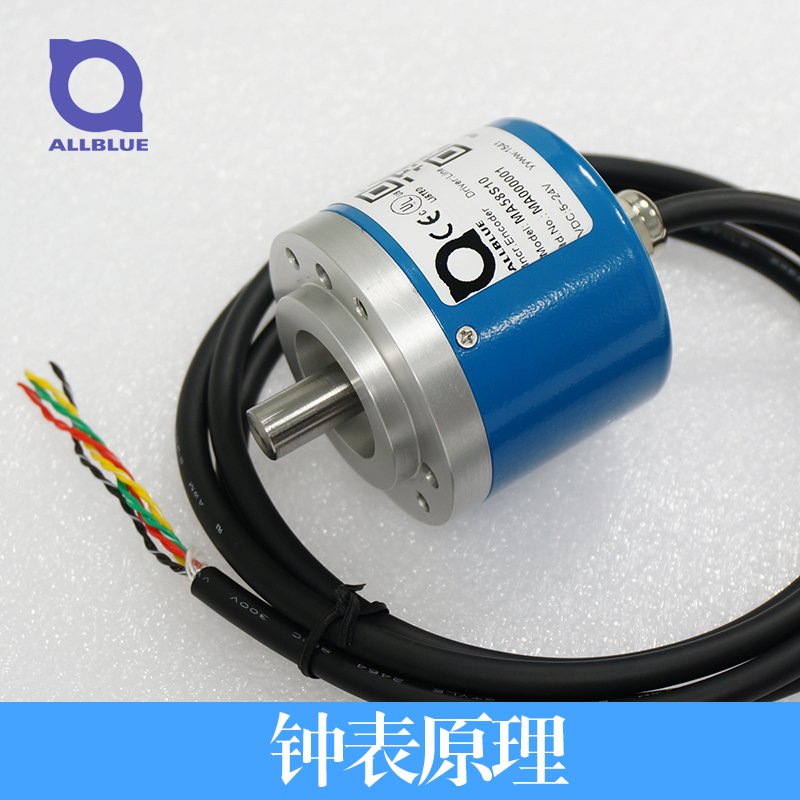

MA58S10 系列是一款高速磁性旋转编码器，适用于恶劣的使用环境，易于现有设备的安装，编码器内部的转轴上安装有磁铁，内部的芯片可以感应到磁场强度，因而可以测量出旋转角度，并按照需要的协议输出不同类型的信号。该系列编码器，在许可运行速度下，最高可记录4096旋转圈数，最高分辨率可达到16384CPR，外壳直径为58mm，为绝对值方式输出，外壳可达到IP67防护等级。
[购买此产品]
| 产品参数（可对应的进口同类产品：德国SICK ATM60系列） |
|---|
| 电气参数 |
| 输出波形 | 方波 |
| 输出接口 | RS422/ RS485 |
| 通讯协议 | SSI/ MODBUS RTU
|
| 消耗电流 | ≤60mA |
| 圈数 | 4096 |
| 分辨率 | 16384 CPR |
| 精度 | ±0.1° |
| 电路特征 | 差分电压
|
| 电源电压 | DC10V~26.4V |
| 输出电压 | 高电平VH≥85%VCC
低电平VL≤0.3v |
| 机械参数 |
| 最大转速 | 3000 rpm |
| 转动惯量 | 3.5×10-6kgm2 |
| 起动力矩 | 5×10-3Nm(+25℃) |
| 轴最大负载 | 径向20N；轴向10N |
| 抗冲击 | 980m/s2,6ms,xyz方向各2h |
| 抗震性 | 50m/s2,10-200Hz,xyz方向各2h |
| 抗磁性 | ≥2T磁场环境 2h |
| 工作寿命 | 平均无故障时间MTBF≥50000h(+25℃,2000rpm) |
| 重量 | 约400g(带1m电缆) |
| 环境参数 |
|---|
| 储存温度 | -40~105℃ |
| 工作温度 | -40~80℃ |
| 防 护 | 外壳: IP67，轴: IP65 |
| 标题 | 下载 | 主要产品分类 | 文件大小 |
|---|
| 二维图/三维图/规格书 | | MA58S10 | 220KB/137KB/246KB |
