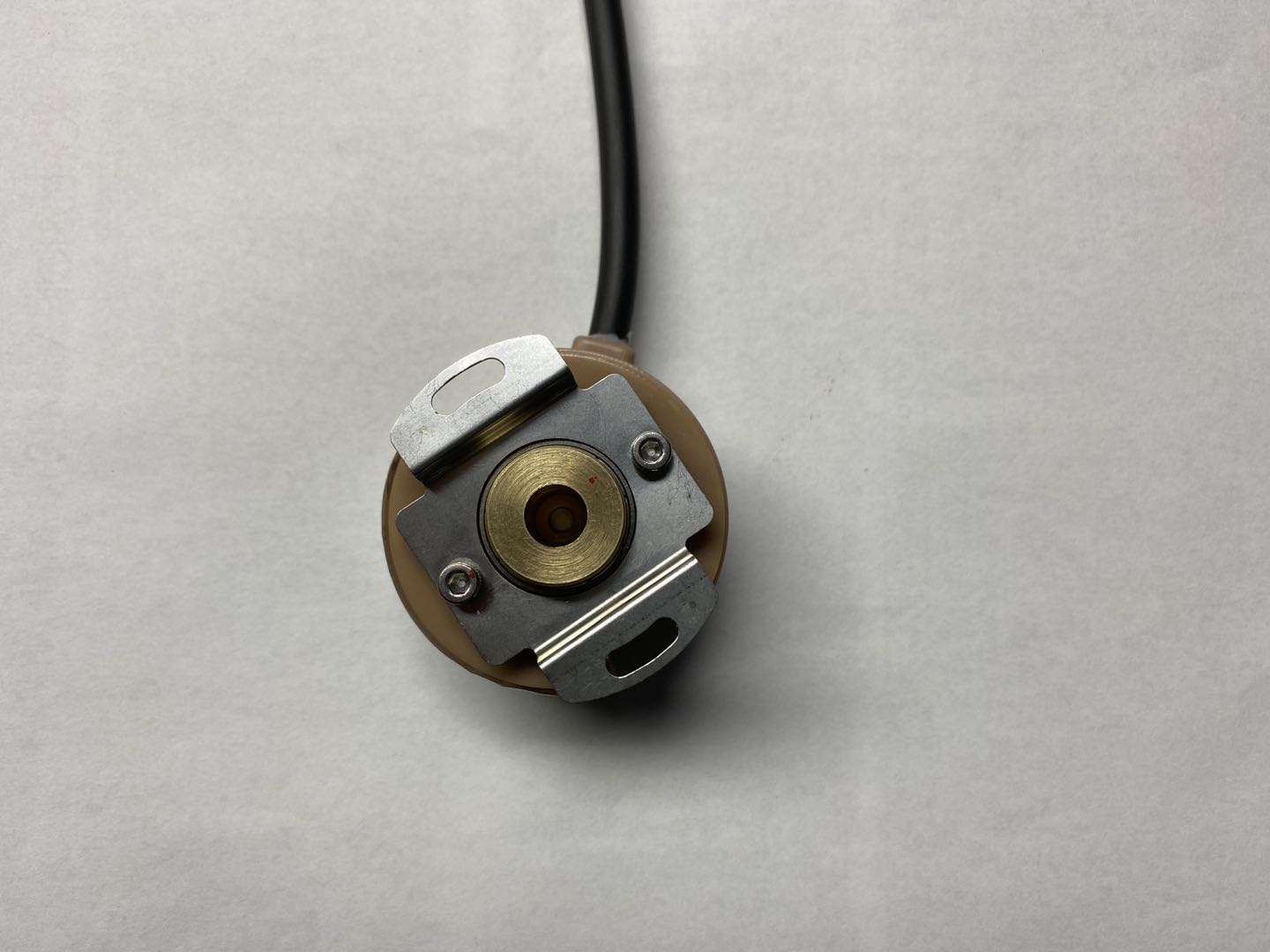

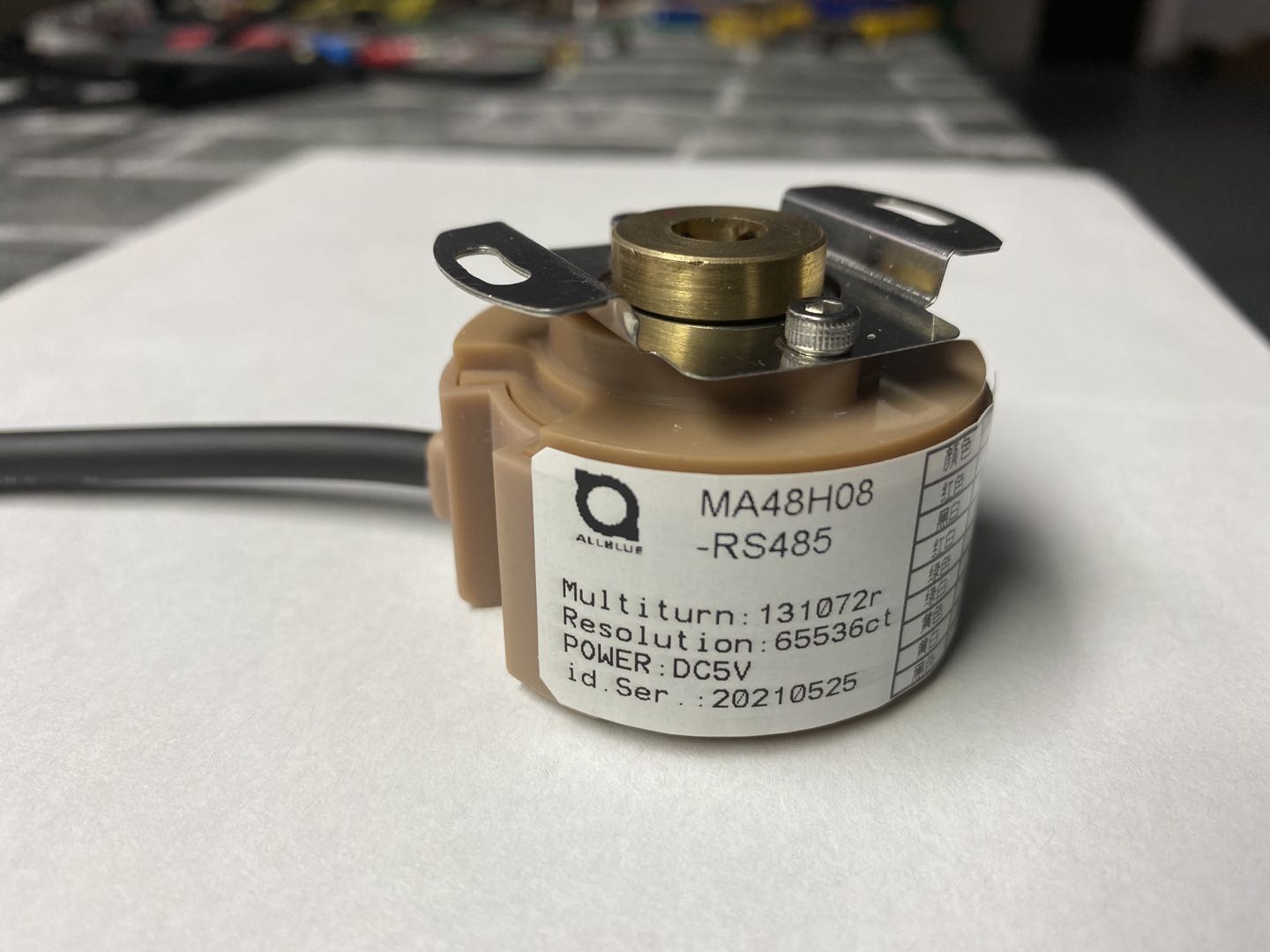

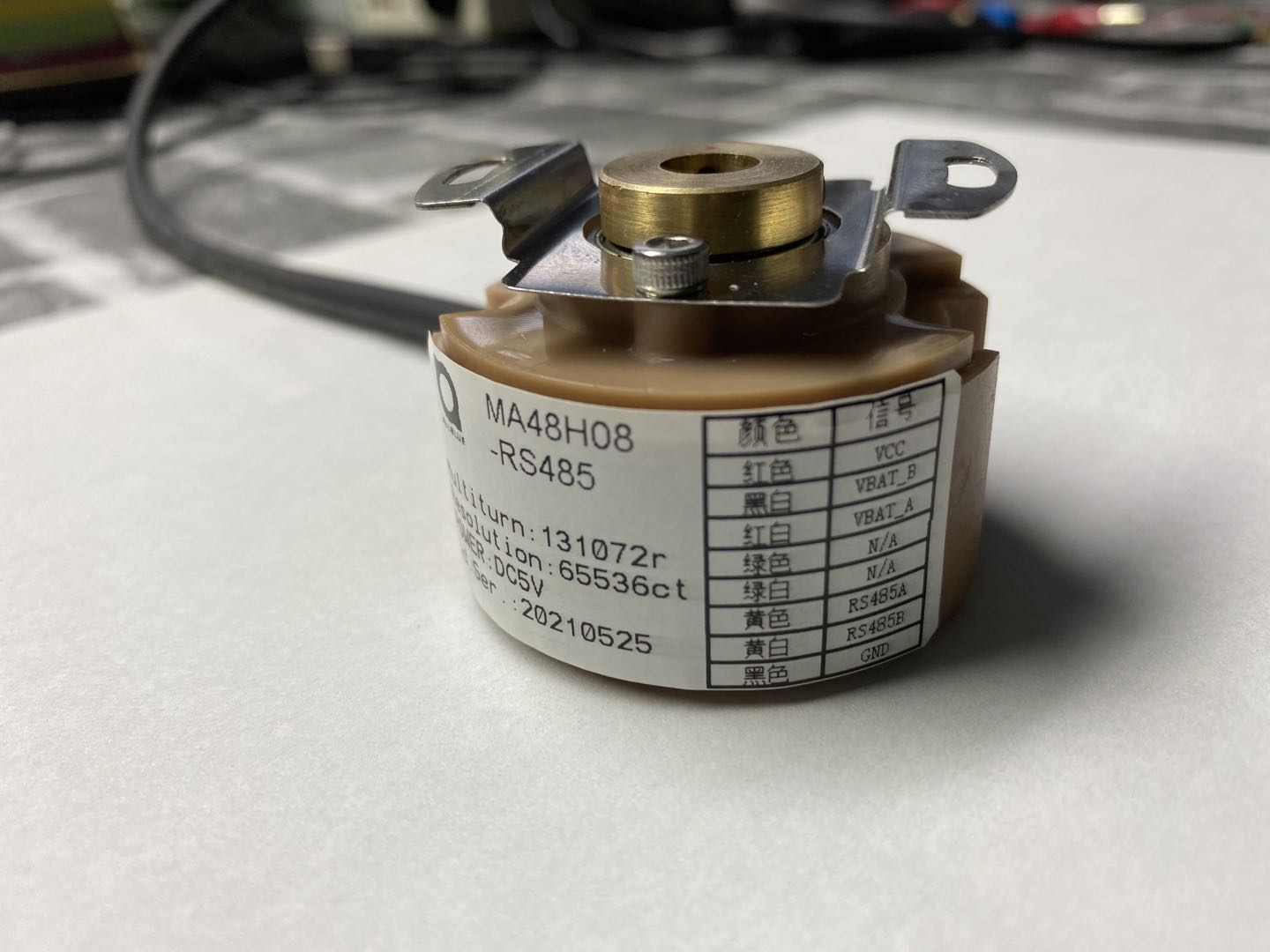

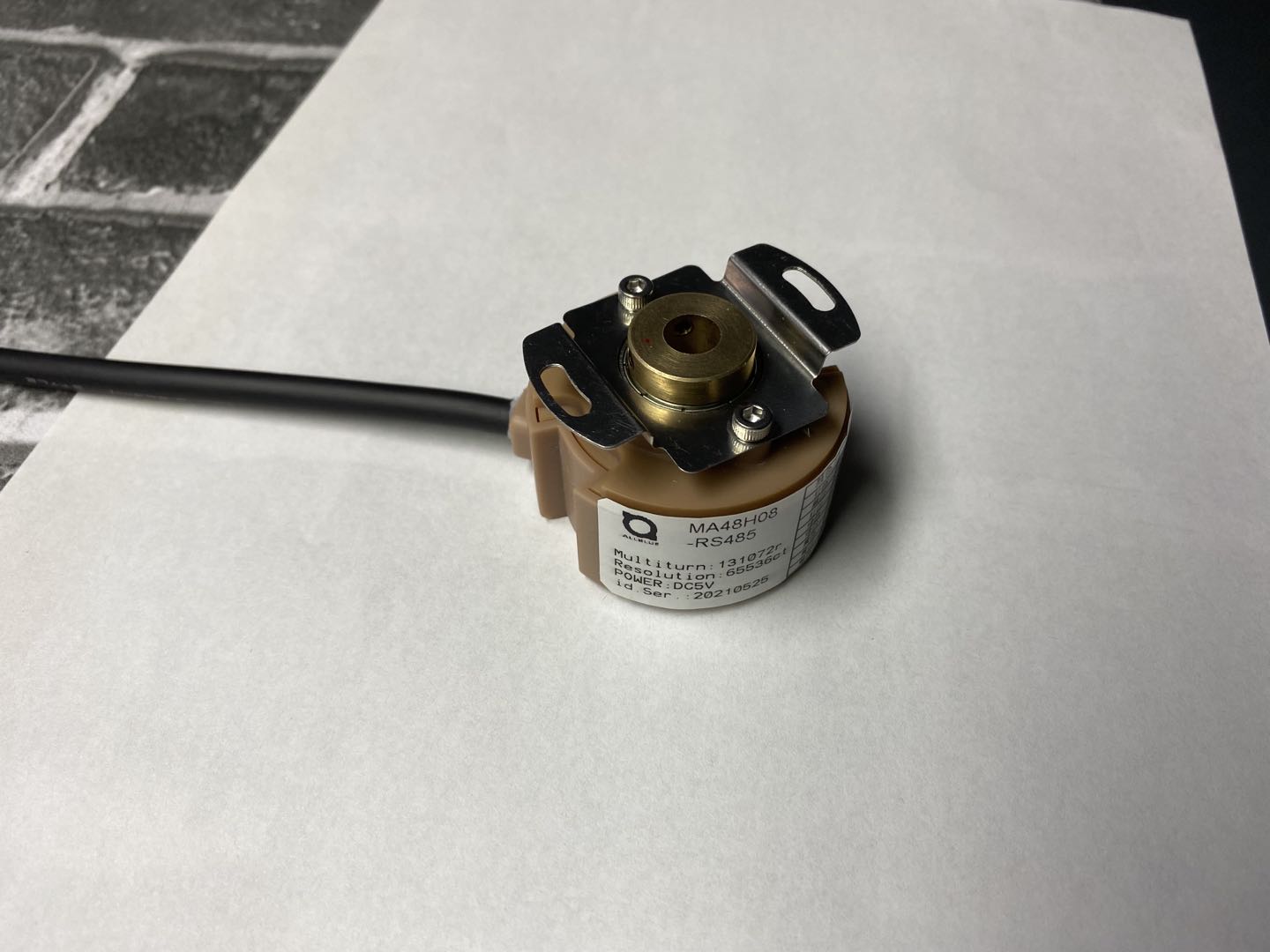

MA48H08系列是一款高速磁性旋转编码器，适用于恶劣的使用环境，超低静态功耗，内部自带可充电锂电池，可保证在整个产品生命周期内，免电池维护。该系列编码器，在许可运行速度下，多圈分辨率16~24位，单圈分辨率17位，外壳直径为48mm，为绝对值方式输出，外壳可达到IP65防护等级。
[购买此产品]
| 产品参数（可对应的进口同类产品：日本多摩川SA48系列） |
|---|
| 电气参数 |
| 输出码制 | 二进制码 |
| 输出接口 | RS485 |
| 通讯协议 | 多摩川兼容
|
| 消耗电流 | ≤30mA |
| 圈数 | 16~24 bits |
| 分辨率 | 17 bits |
| 精度 | ±0.1° |
| 电路特征 | 差分电压
|
| 电源电压 | DC5V |
| 输出电压 | 高电平VH≥85%VCC
低电平VL≤0.3v |
| 机械参数 |
| 最大转速 | 10000 rpm |
| 转动惯量 | 3.5×10-6kgm2 |
| 起动力矩 | 5×10-3Nm(+25℃) |
| 轴最大负载 | 径向20N；轴向10N |
| 抗冲击 | 980m/s2,6ms,xyz方向各2h |
| 抗震性 | 50m/s2,10-200Hz,xyz方向各2h |
| 抗磁性 | ≥2T磁场环境 2h |
| 工作寿命 | 平均无故障时间MTBF≥50000h(+25℃,2000rpm) |
| 重量 | 200g(带1m电缆) |
| 环境参数 |
|---|
| 储存温度 | -40~105℃ |
| 工作温度 | -40~85℃ |
| 防 护 | 外壳: IP65，轴: IP57 |
| 标题 | 下载 | 主要产品分类 | 文件大小 |
|---|
| 二维图/三维图/规格书 | | MA48H08 | 220KB/137KB/246KB |
