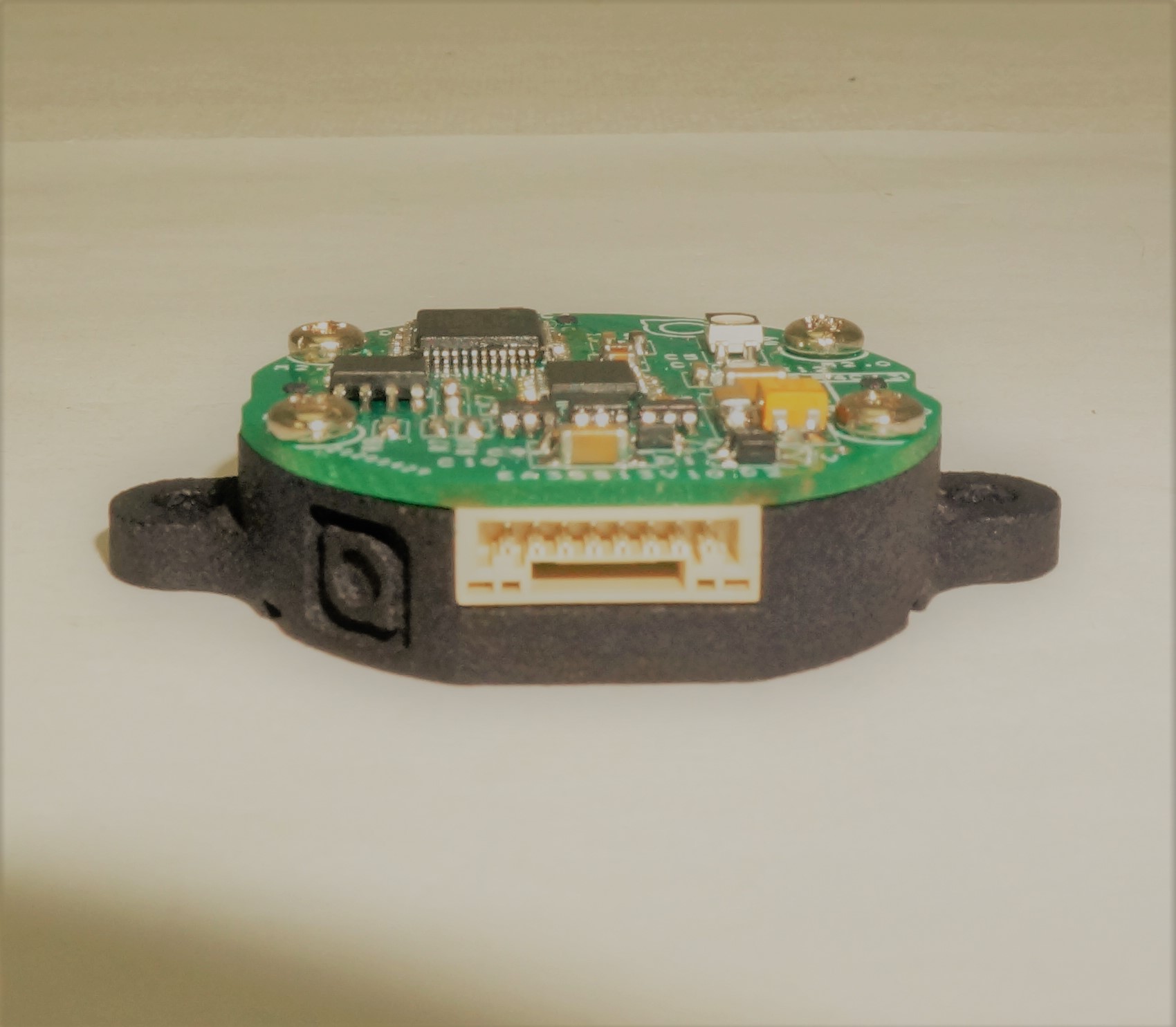

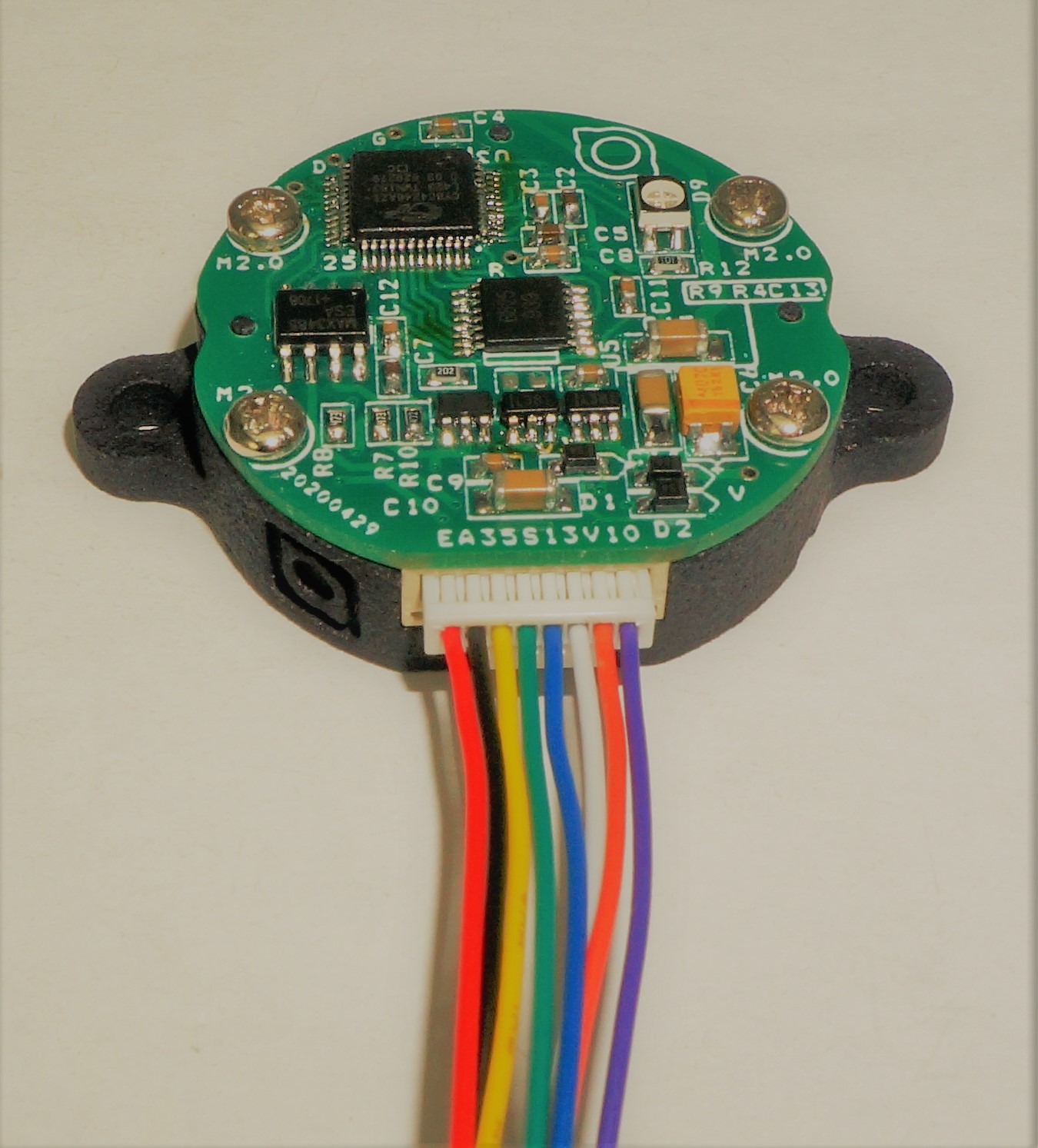

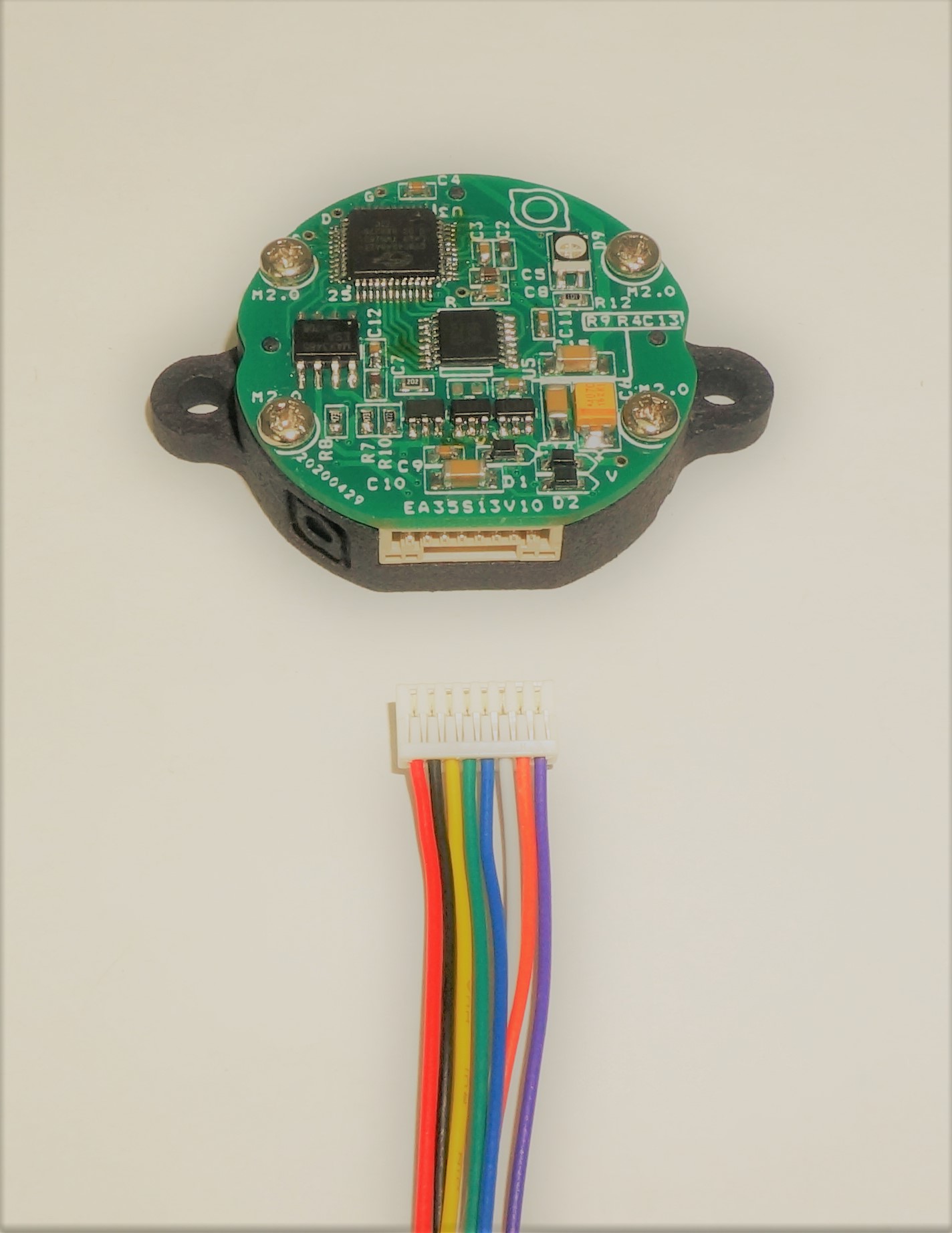

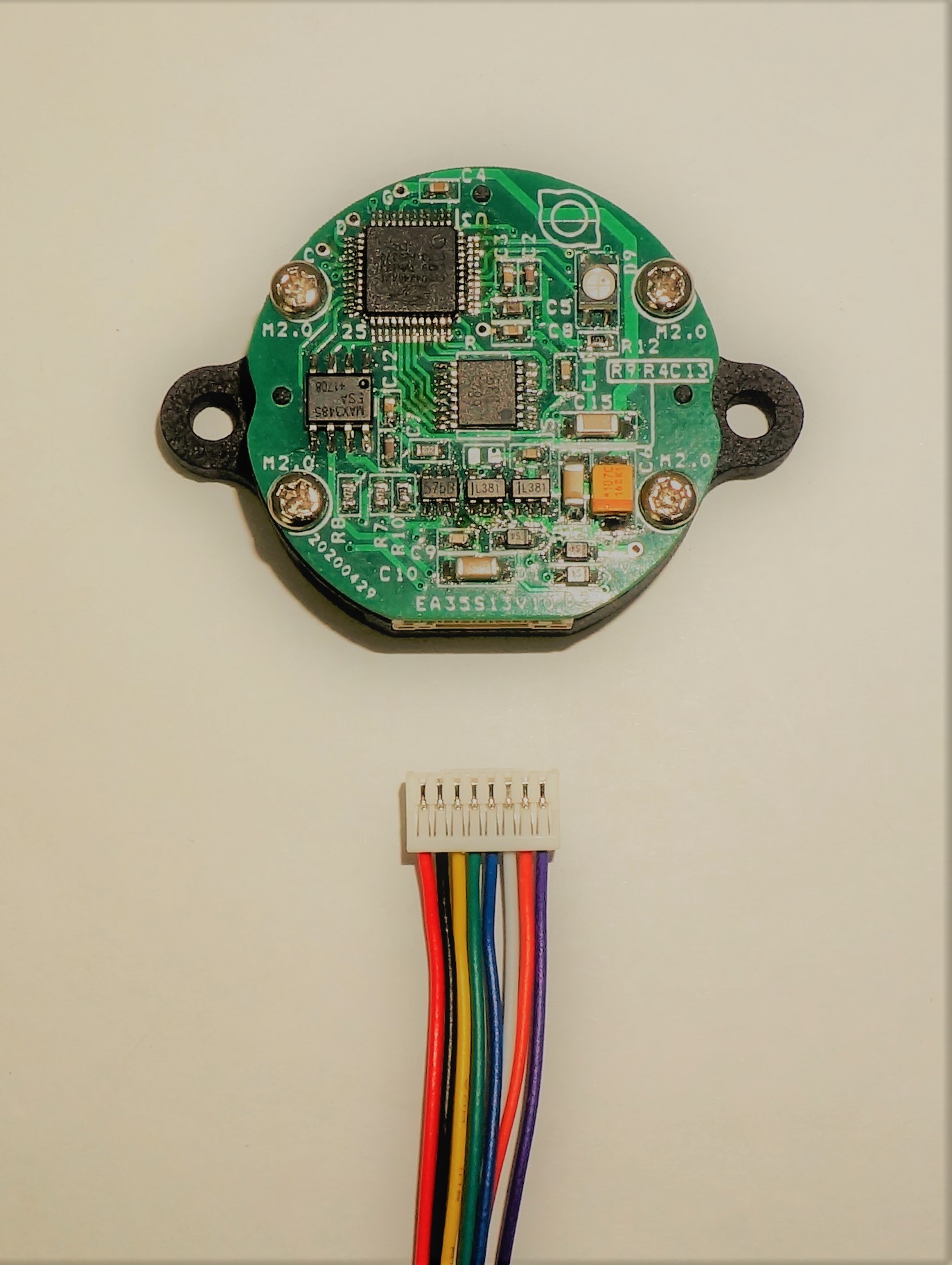

EA35S13该产品是一种小巧的内嵌式单/多圈绝对值磁性旋转编码器，简易安装结构，主体PCB外径35mm，易于设备的内部安装，与客户设备形成一个整体。板载芯片可以感应到磁铁随主轴旋转时磁场强度的变化，从而测量出旋转角度及转速，以RS485/SSI协议之一输出角度位置信息，最高总位数可达50位。
[购买此产品]
| 产品参数 |
|---|
| 电气参数 |
| 接口 | RS485/ RS422 |
通讯协议 电源电压 | 兼容多摩川 / SSI DC5V±5%（电源符合EN 50178） |
| 工作电流 | 30mA |
| 静止电流 | 150uA |
| 最大圈数 | 32 bits |
| 最高分辨率 | 18 bits |
| 精度 | ±0.1° |
| 机械参数 |
| 产品直径 | ø35mm |
| 产品厚度 | 10mm |
| 重量 | 15g |
| 最大转速 | 15000 rpm |
| 工作寿命 | 50000h(+25℃,95%RH) |
| 环境参数 |
|---|
| 储存温度 | -40~105℃ |
| 工作温度 | -40~85℃
|
| 标题 | 下载 | 主要产品分类 | 文件大小 |
|---|
| 二维图/三维图/规格书 | | EA35S13 | 552.6 KB/3.7 MB/752.38KB |
