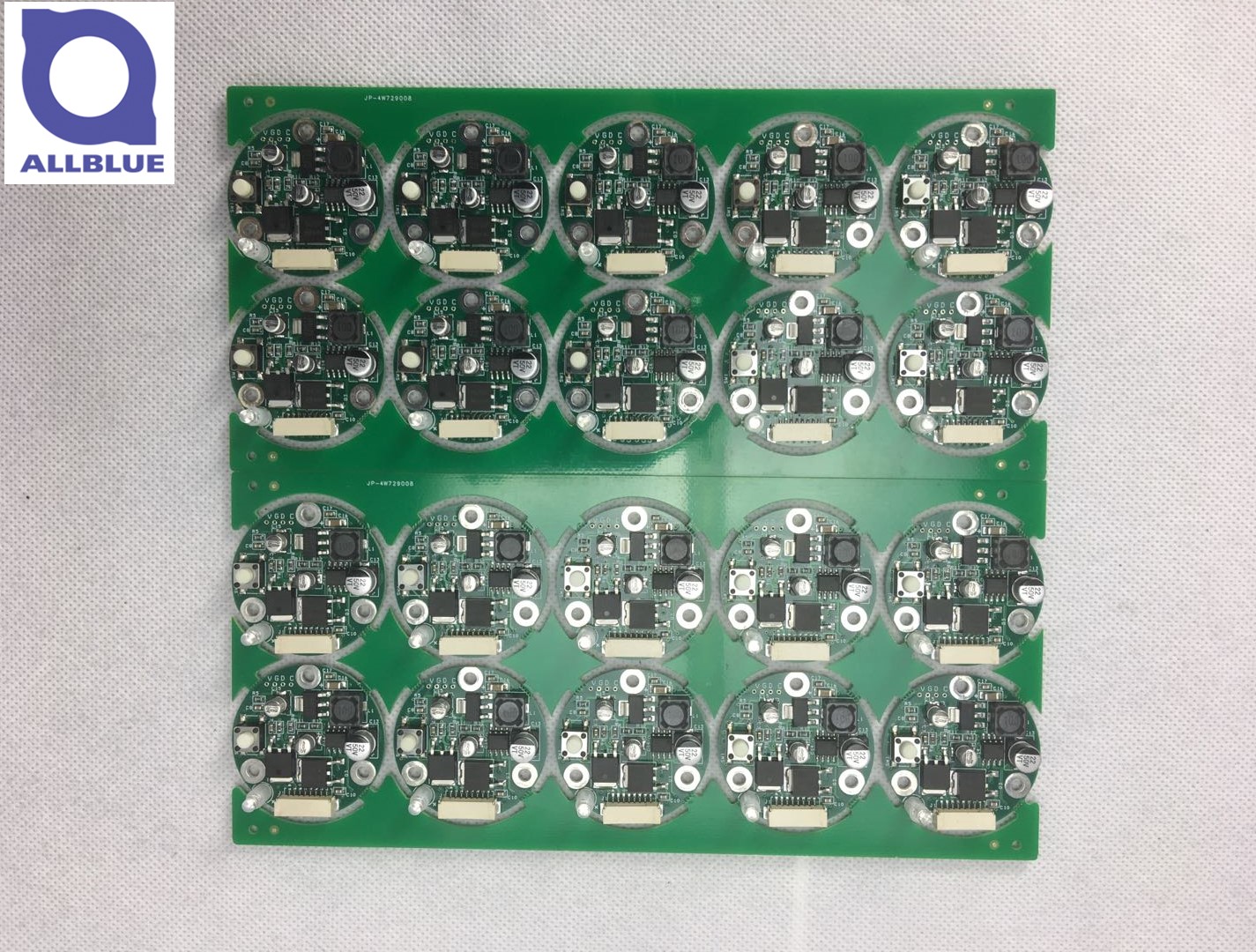

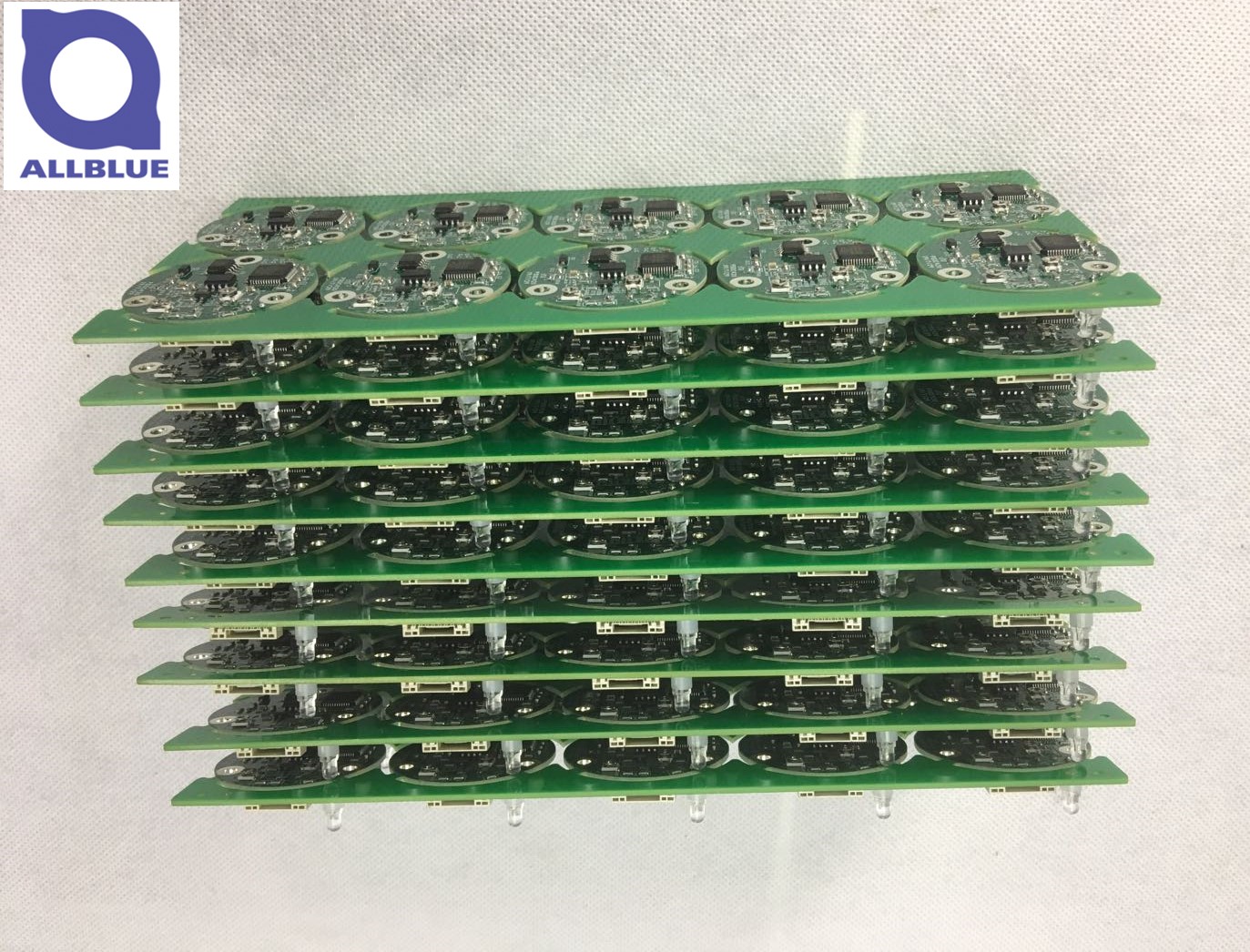

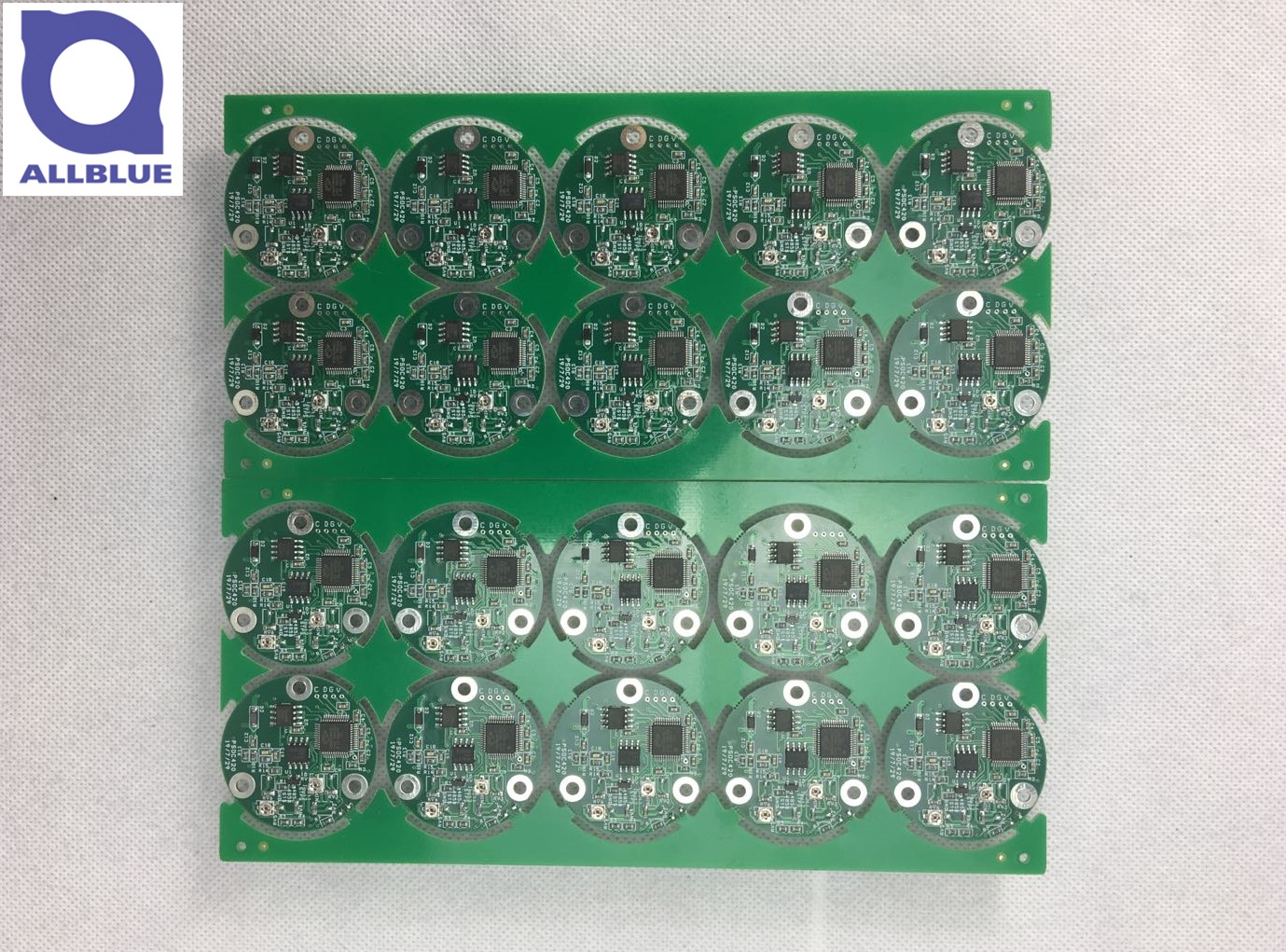

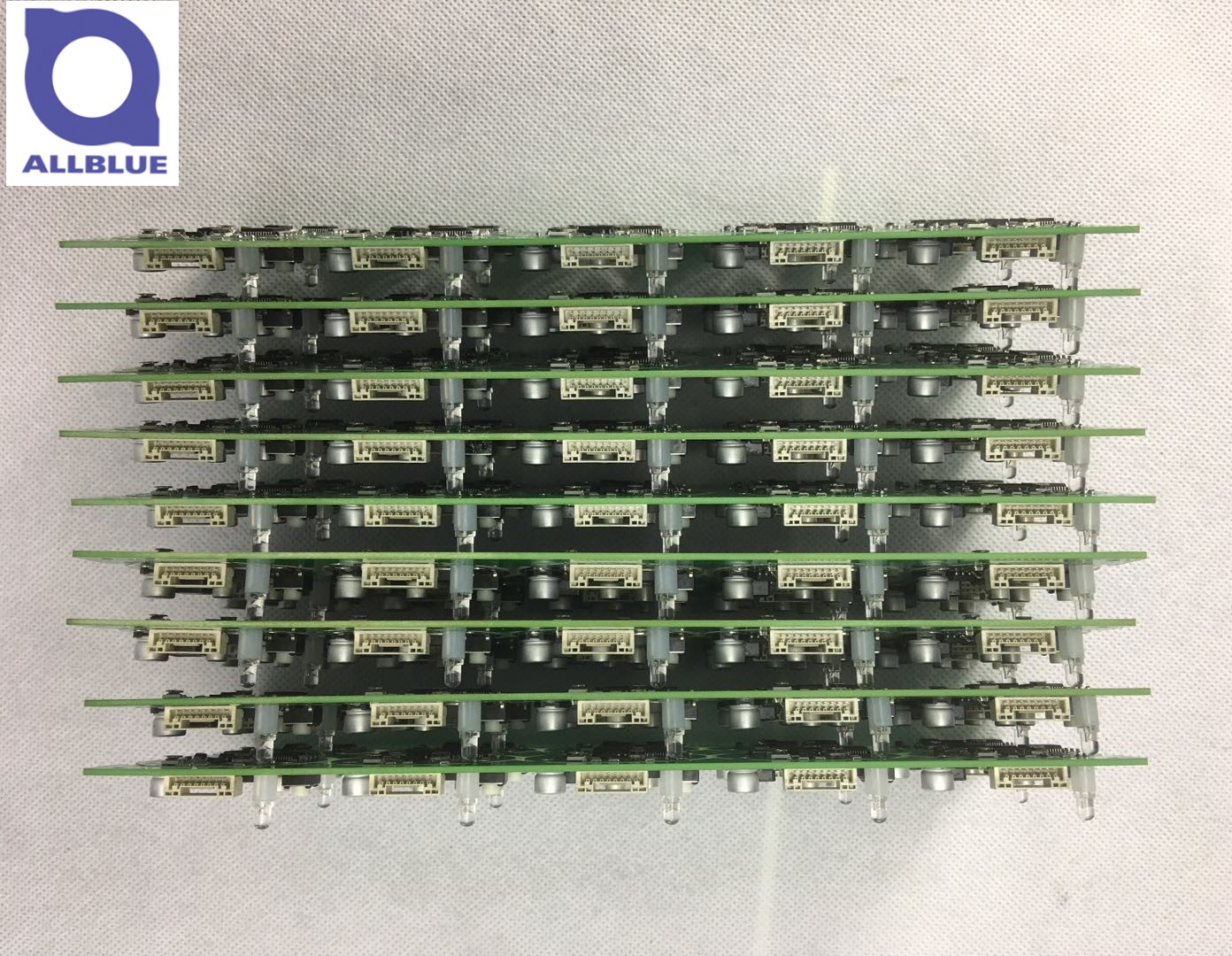

EA36S06A 该产品是一种小巧的内嵌式单/多圈绝对值磁性旋转编码器，无外壳结构，主体PCB外径36mm，易于设备的内部安装，与客户设备形成一个整体。板载芯片可以感应到磁铁随主轴旋转时磁场强度的变化，从而测量出旋转角度及转速，具备两种类型角度输出，分别是两路模拟型电流输出和一路数字型输出。在许可运行速度下，最高分辨率可达32768 CPR（15位）。
[购买此产品]
| 产品参数 |
|---|
| 电气参数 |
| 接口 | NPN/PNP模拟电流，RS485数字 |
通讯协议 电源电压 | MODBUS ASCII或RTU(RS485) DC5V±5%（电源符合EN 50178） |
| 功耗 | 0.2w |
| 最高分辨率 | 32768 CPR |
| 精度 | ±0.1° |
| 机械参数 |
| 产品直径 | ø 36mm |
| 产品厚度 | 5mm |
| 重量 | 5g |
| 最大转速 | 15000 rpm |
| 工作寿命 | 50000h(+25℃,2000rpm) |
| 环境参数 |
|---|
| 储存温度 | -40~125℃ |
| 工作温度 | -40~105℃
|
| 标题 | 下载 | 主要产品分类 | 文件大小 |
|---|
| 二维图/三维图/规格书 | | EA36S06A | 552.6 KB/3.7 MB/752.38KB |
