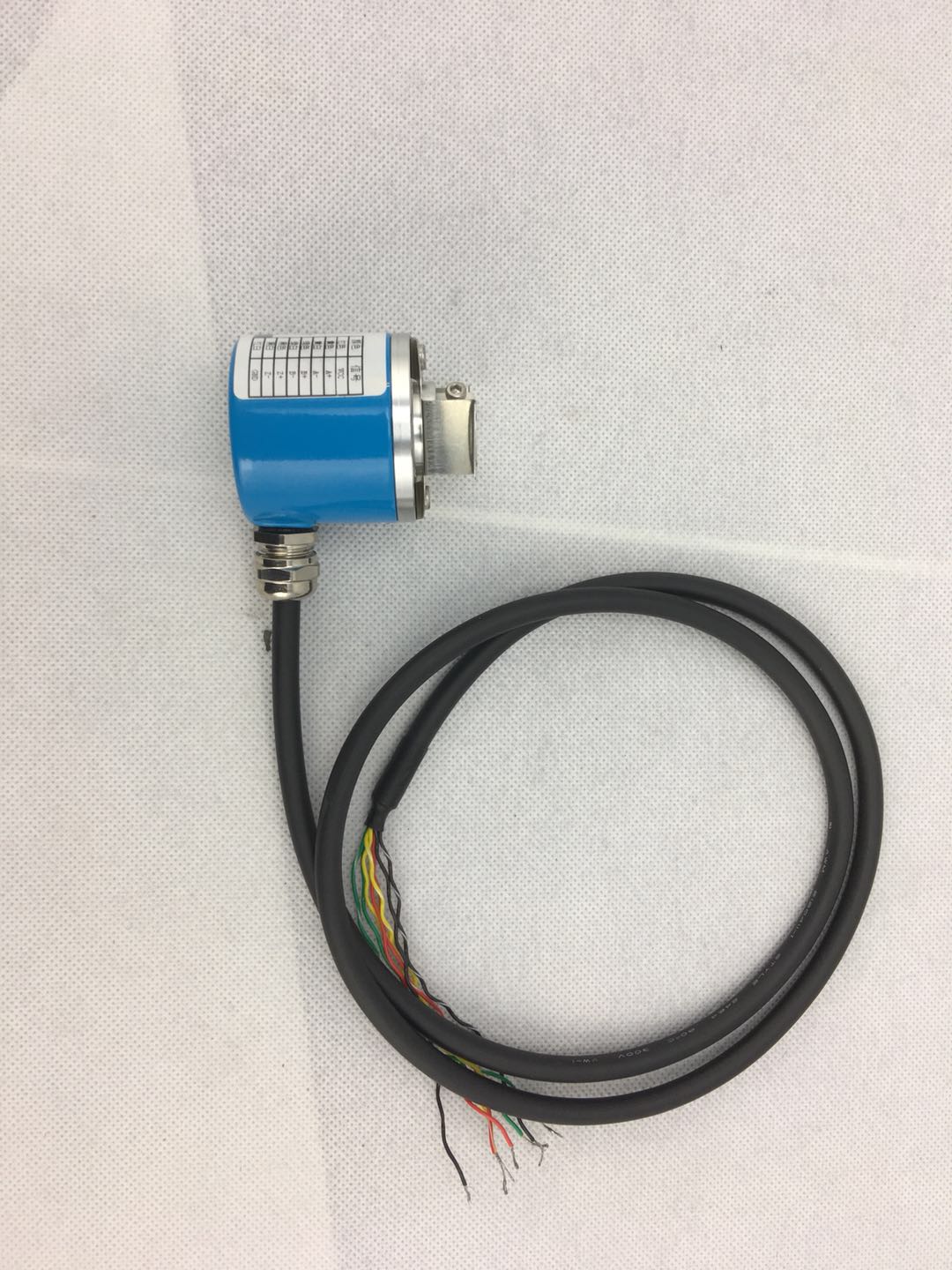

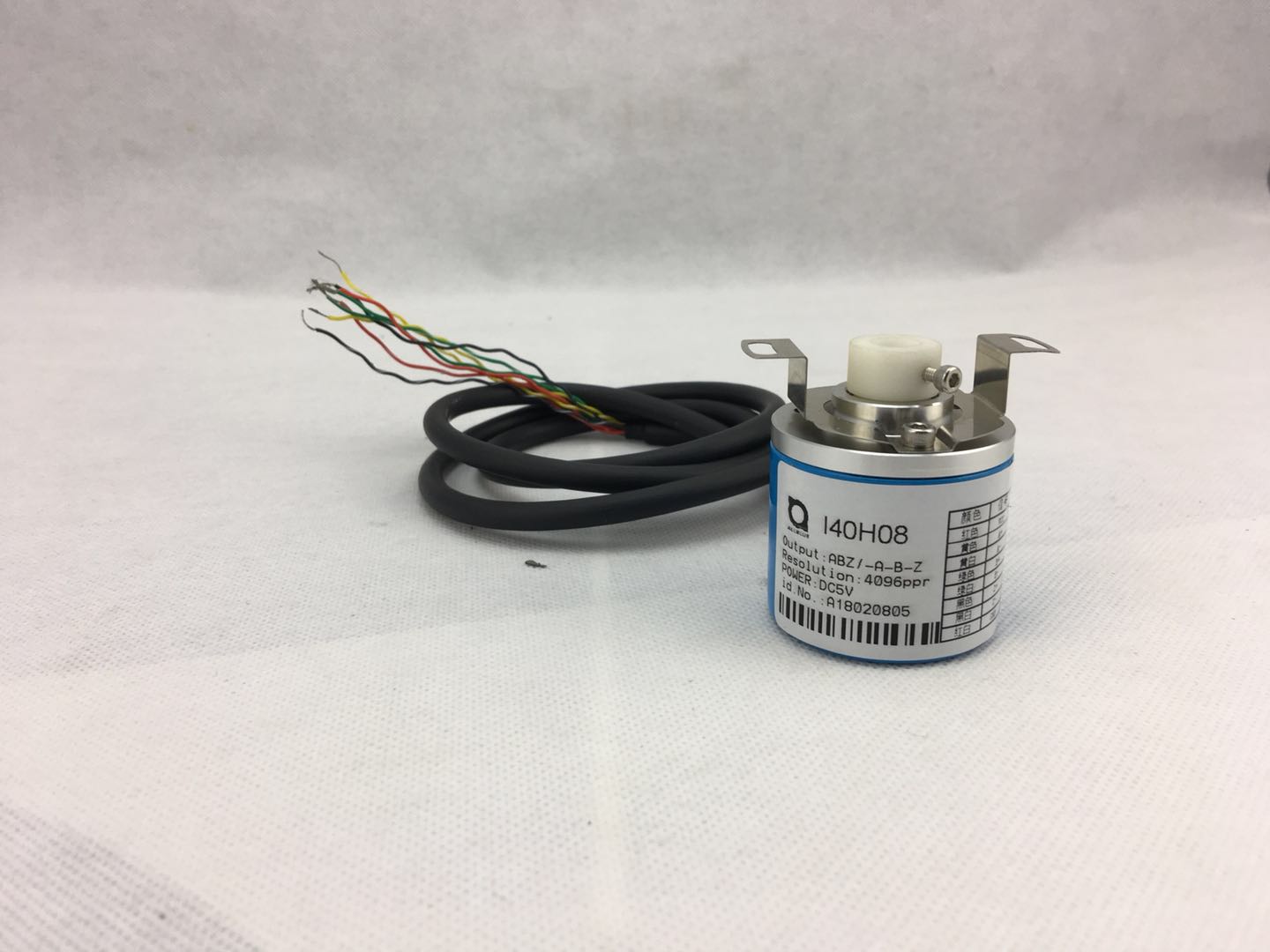

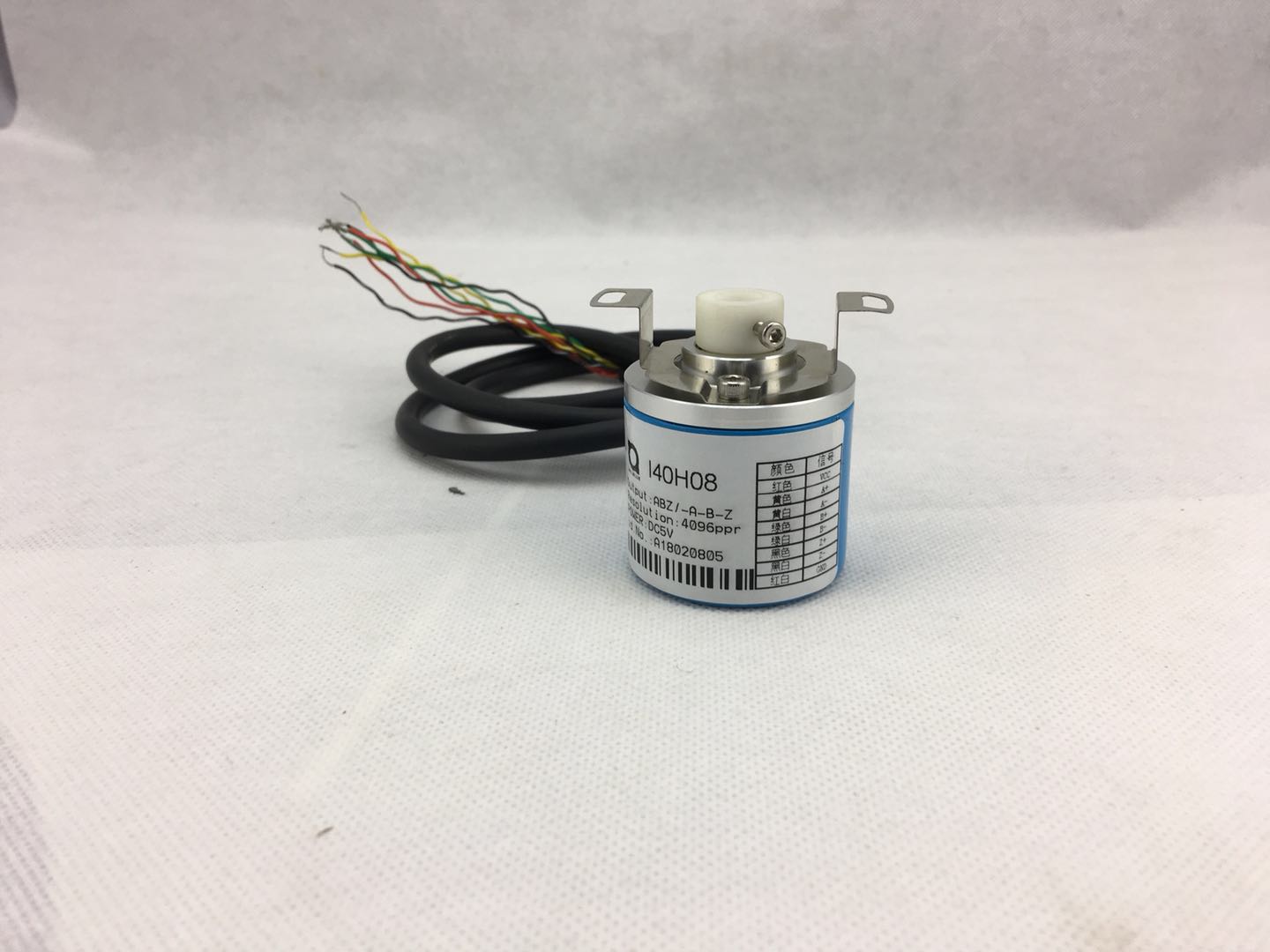

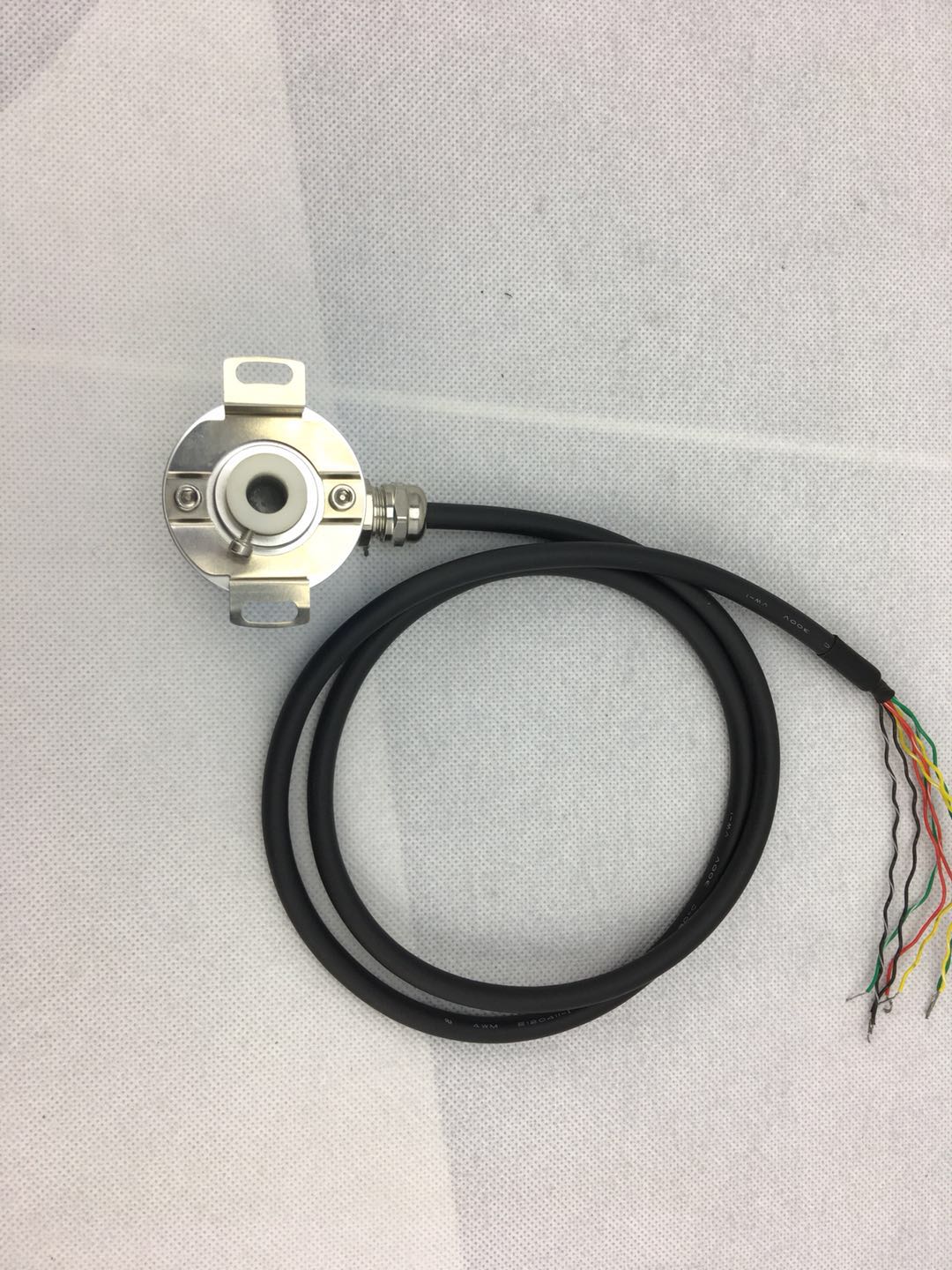

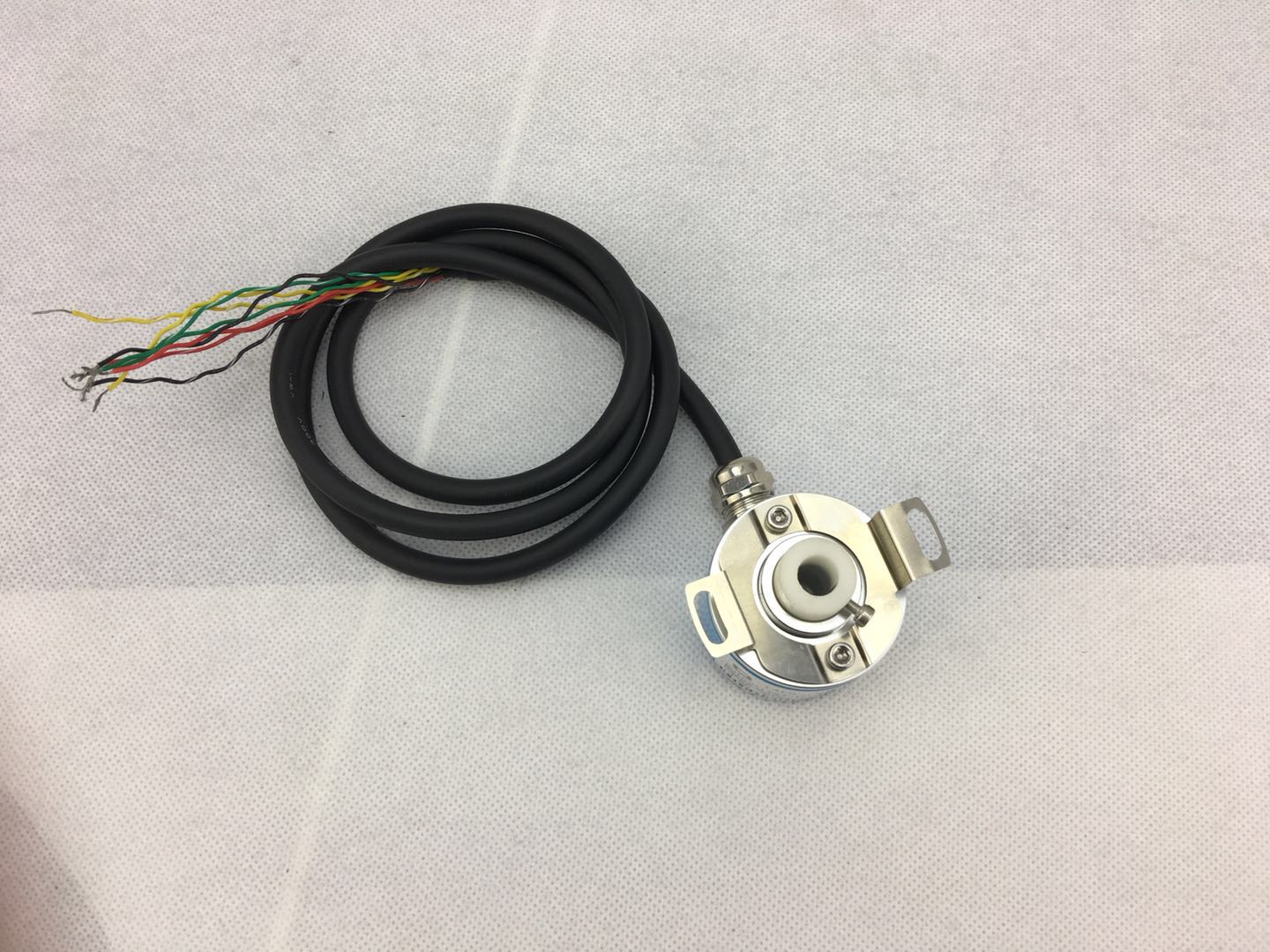

I40H08空心增量式编码器是一款高速磁性旋转编码器，适用于恶劣的使用环境，易于现有设备的安装，编码器内部的转轴上安装有磁铁，内部的芯片可以感应到磁场强度，因而可以测量出旋转角度，并按照需要的协议输出不同类型的信号。该系列编码器，在许可运行速度下，分辨率最高为4096PPR，外壳直径为40mm，为增量方波输出，外壳达到IP57防护等级，具有很宽的应用范围，包括军事、医疗、冶金、交通、能源、海洋及工厂自动化等。
[购买此产品]
| 产品参数 |
|---|
| 电气参数 |
| 接口 | LINE/ PP/ NPN/ PNP |
电源电压
| DC5V
|
| 消耗电流 | <120mA |
分辨率
| 4096PPR |
| 机械参数 |
| 最大转速 | >10000 rpm |
| 转动惯量 | ≤1×10−6 kg.m2 |
| 起动力矩 | ≤0.98 mN.m @ 20 °C
|
| 抗冲击 | ≤1,000m/s2 在X、Y、Z方向各三次
|
| 抗震动 | ≤10至500 Hz, 150 m/s2 或 2-mm 倍幅11分钟，X、Y、Z方向各三次
|
| 工作寿命 | MTBF≥10年(+25℃,2000rpm) |
| 重量 | 约150g(带1m电缆) |
| 环境参数 |
|---|
| 储存温度 | -40~105℃ |
| 工作温度 | -40~85℃ |
| 防护等级 | IP57
|
| 标题 | 下载 | 主要产品分类 | 文件大小 |
|---|
| 二维图/三维图/规格书 | | I40H08 | 72.9 KB/225.1 KB/1.5M
|
