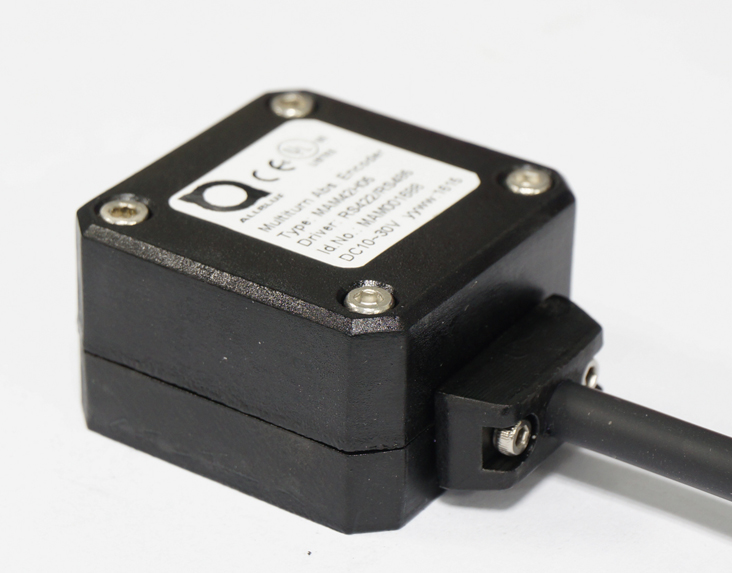

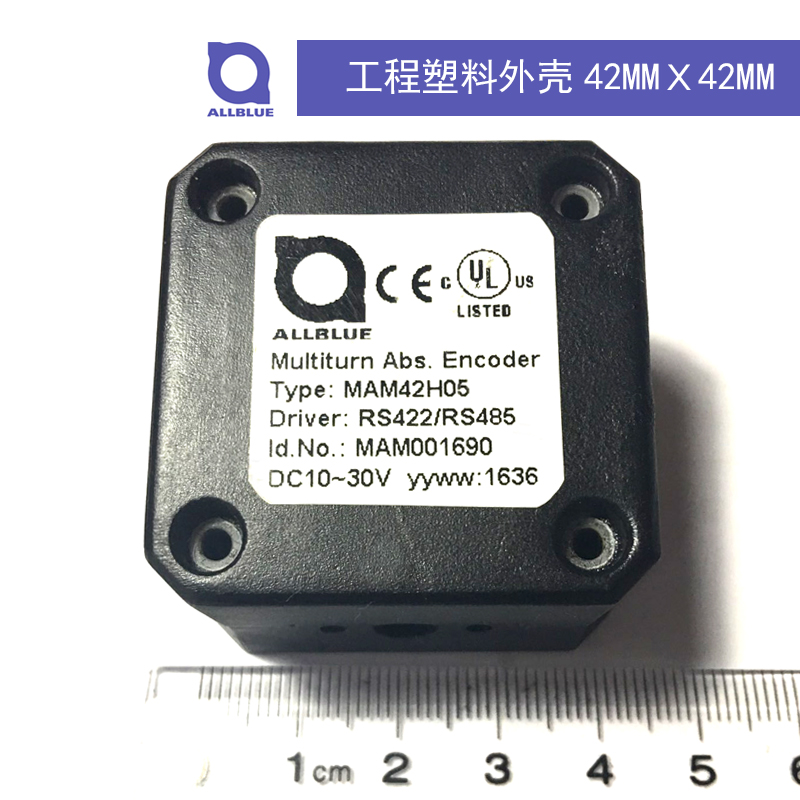

MAM42H05 系列是一款专用于步进电机伺服控制的齿轮多圈绝对值磁性编码器，适用于恶劣的使用环境，易于现有设备的安装，编码器内部的转轴上安装有磁铁，内部的芯片可以感应到磁场强度，因而可以测量出旋转角度，并按照需要的协议输出不同类型的信号。该系列编码器，在许可运行速度下，最高可记录4096旋转圈数，最高分辨率可达到8192PPR，外壳为42×42mm，为齿轮多圈绝对值方式输出，外壳可达到IP55防护等级。
[购买此产品]
| 产品参数（可对应的进口同类产品：日本东方多圈绝对值系列） |
|---|
接口 接口 | RS422双向差分通讯 | 通讯协议 | FREE/MODBUS RTU/ASCII/SSI | 振动传感功能 | 检测振动幅度，实时诊断机器运行状况 | 温湿度检测功能 | 检测周边环境温湿度 |
电气数据 电源电压 | DC10 ~ 26.4 VDC（电源符合EN 50178） | 电流消耗 | ≤ 60 mA |

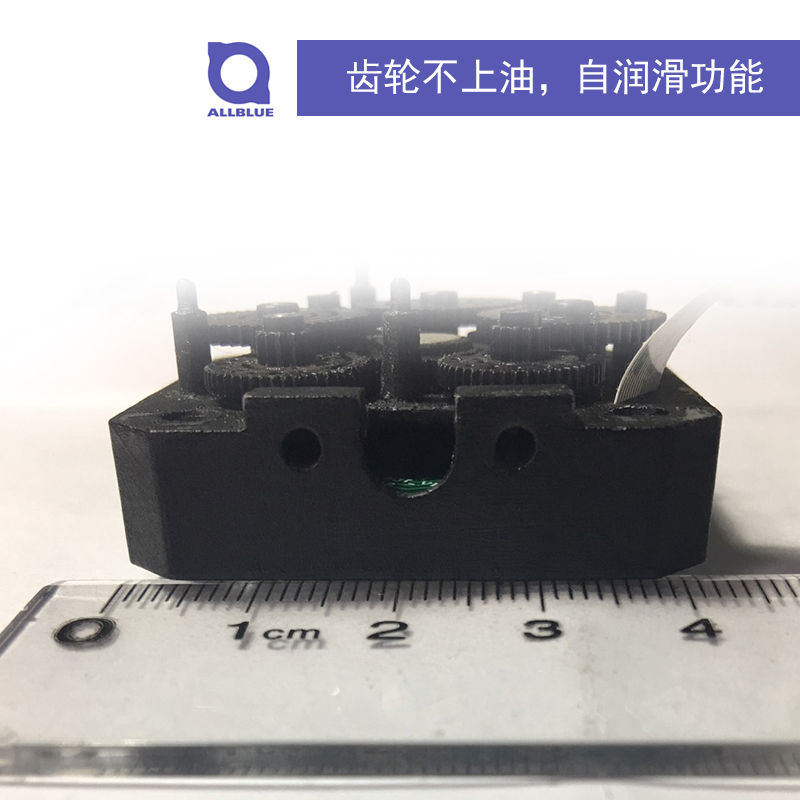

传感器 技术 | 磁电 | 单圈分辨率 | 16384 | 圈数 | 4096 | 多圈技术 | 机械齿轮组（无需电池） | 精度(INL) | ±0.02° | 码制 | 二进制/格雷码 |
环境规格 外壳防护等级 (轴) | N/A | 外壳防护等级 (外壳) | IP55 | 工作温度 | -25°C ～ +85°C | 存储温度 | -40°C ～ +105°C |
机械数据 空心轴内径（或轴径） | ø 4.5/5.0/6.0/6.35mm | 最高机械速度 | ≤ 10000 rpm | 重量 | 200 g |
|
| 标题 | 下载 | 主要产品分类 | 文件大小 |
|---|
| 2D/规格书/3D-MAM42H05 | | MAM42H05 | 604.3 KB/328.98KB/154.5 KB |
