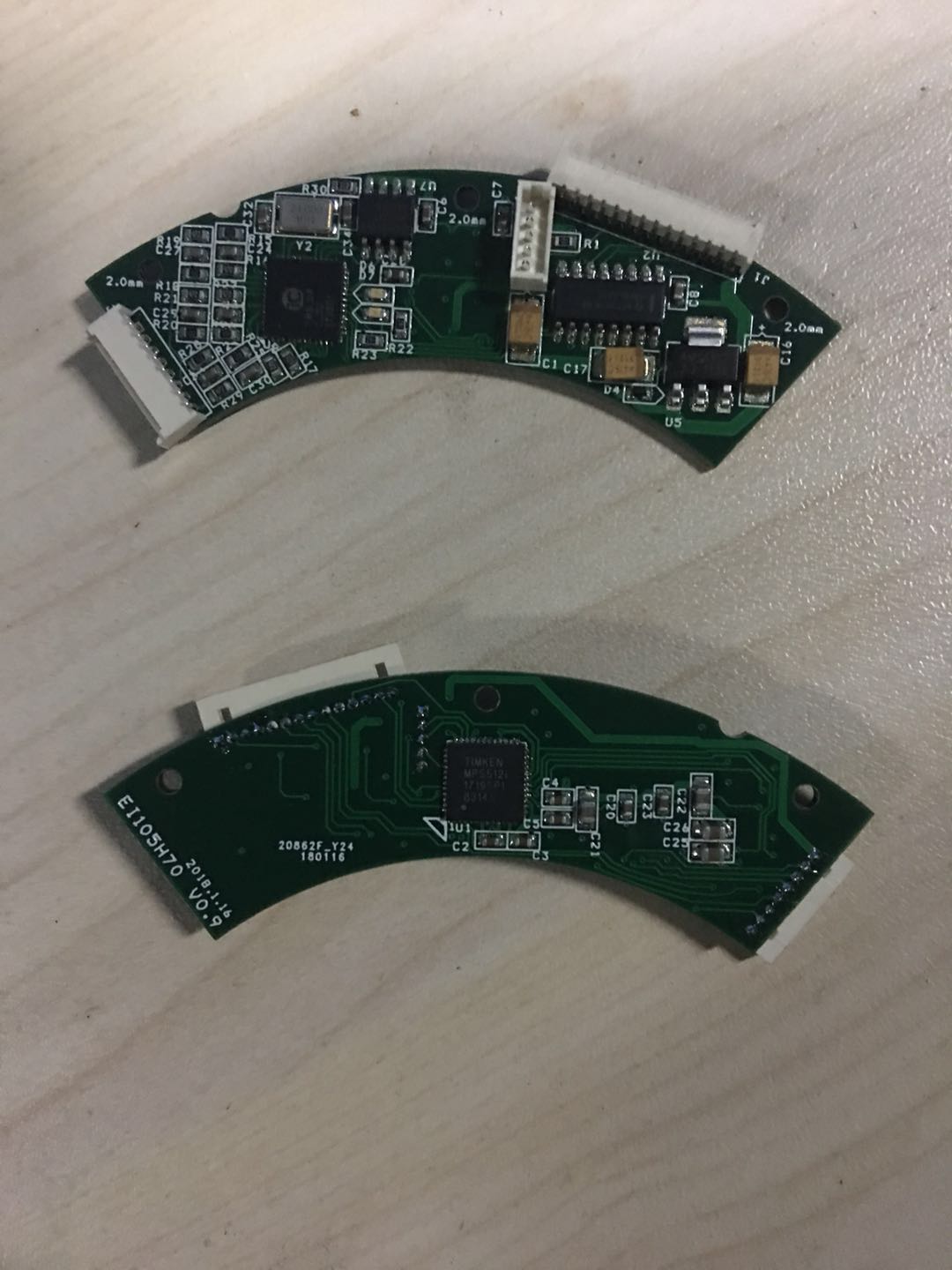

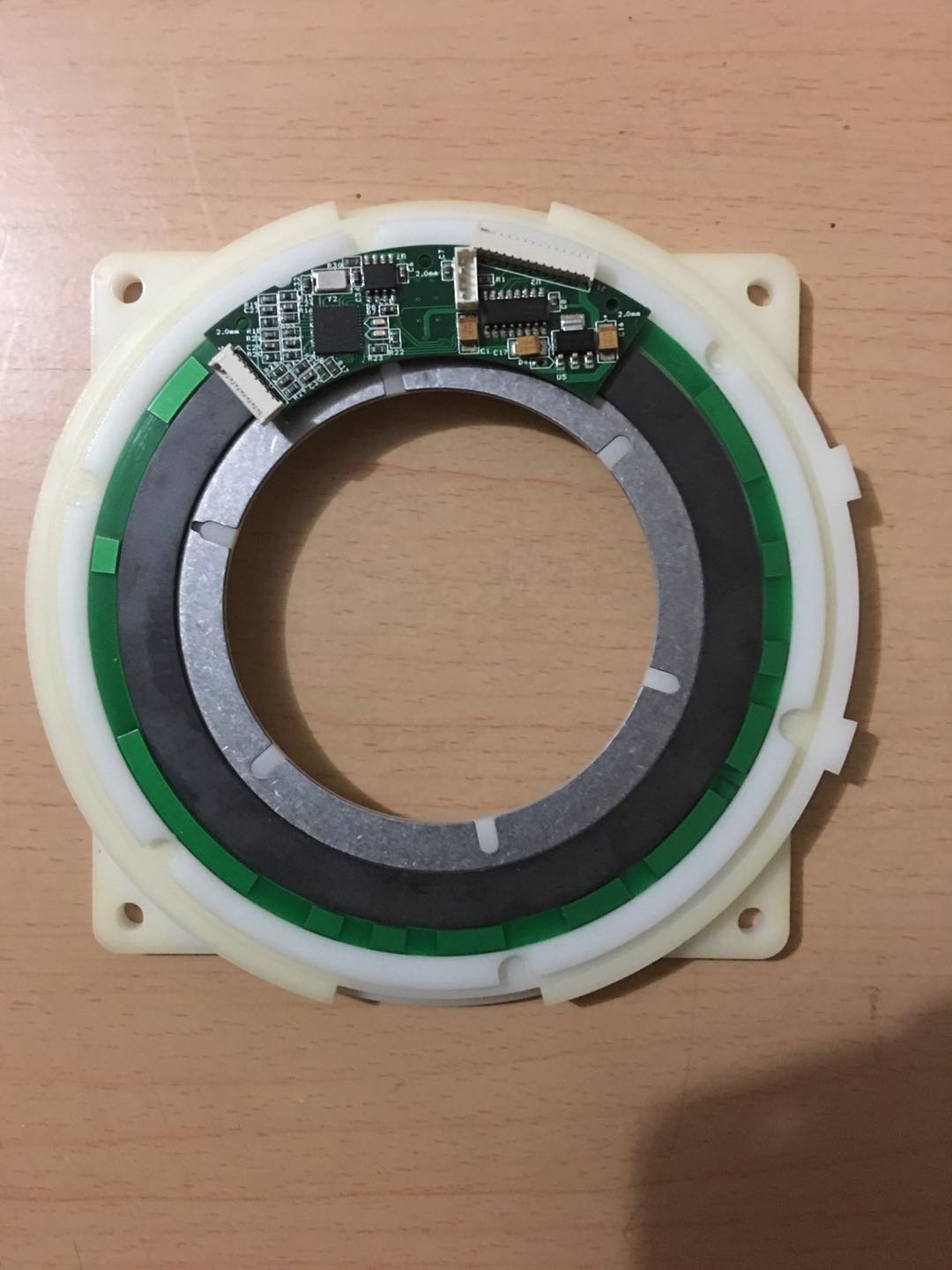

EI105H70是一款空心的内嵌式增量磁性旋转编码器，无外壳结构，PCB外径105mm，内径70mm，易于设备的内部安装，与客户设备形成一个整体，板载的读透可以感应到磁场强度，因而可以测量出旋转角度及转速，分辨率为2^12~20位PPR可选。
[购买此产品]
| 产品参数 |
|---|
| 电气参数 |
| 输出波形 | 方波和模拟电压 |
| 接口 | 差分A+/A-,B+/B-,Z+/Z- 和 SIN/COS 1Vpp |
| 消耗电流 | ≤100mA |
| 分辨率 | 2^12~20位PPR |
| 电路特征 | 差分电压ABZ三相，模拟S电压IN/COS两路 |
| 电源电压 | DC 5V |
| 输出电压 | 高电平VH≥85%VCC
低电平VL≤0.3v |
| 机械参数 |
| 最大转速 | 5000 rpm |
| 最大直径 | 105mm |
| 最大厚度 | 5 mm |

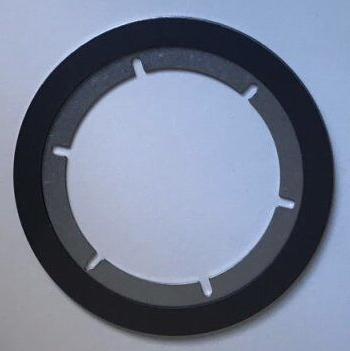

| 重量 | <200g（含磁铁） |
| 工作寿命 | 50000h(+40℃) |
| 环境参数 |
|---|
| 储存温度 | -40~105℃ |
| 工作温度 | -25~85℃
|
| 标题 | 下载 | 主要产品分类 | 文件大小 |
|---|

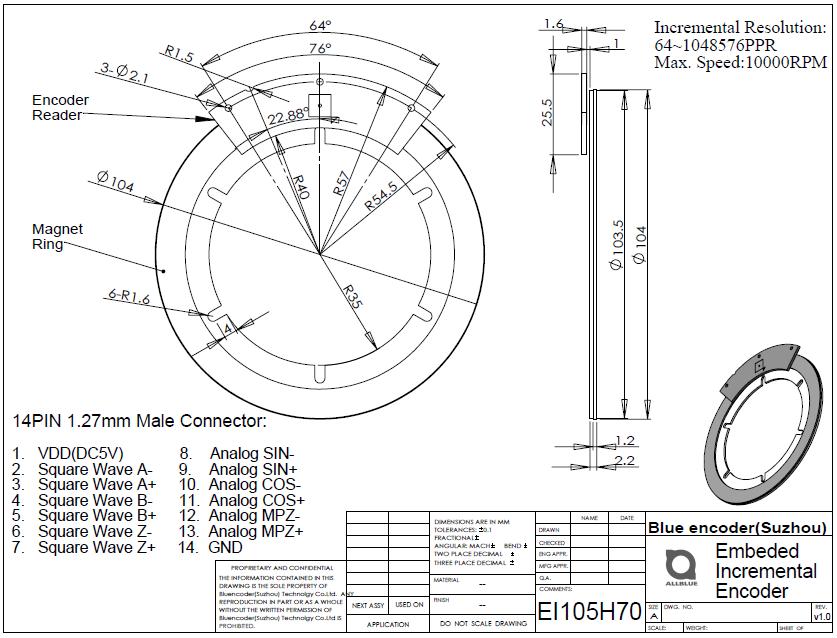

| 二维图/三维图/规格书 | | EI105H70 | 550.7 KB/ 3.7 MB/ 246.4 KB |
