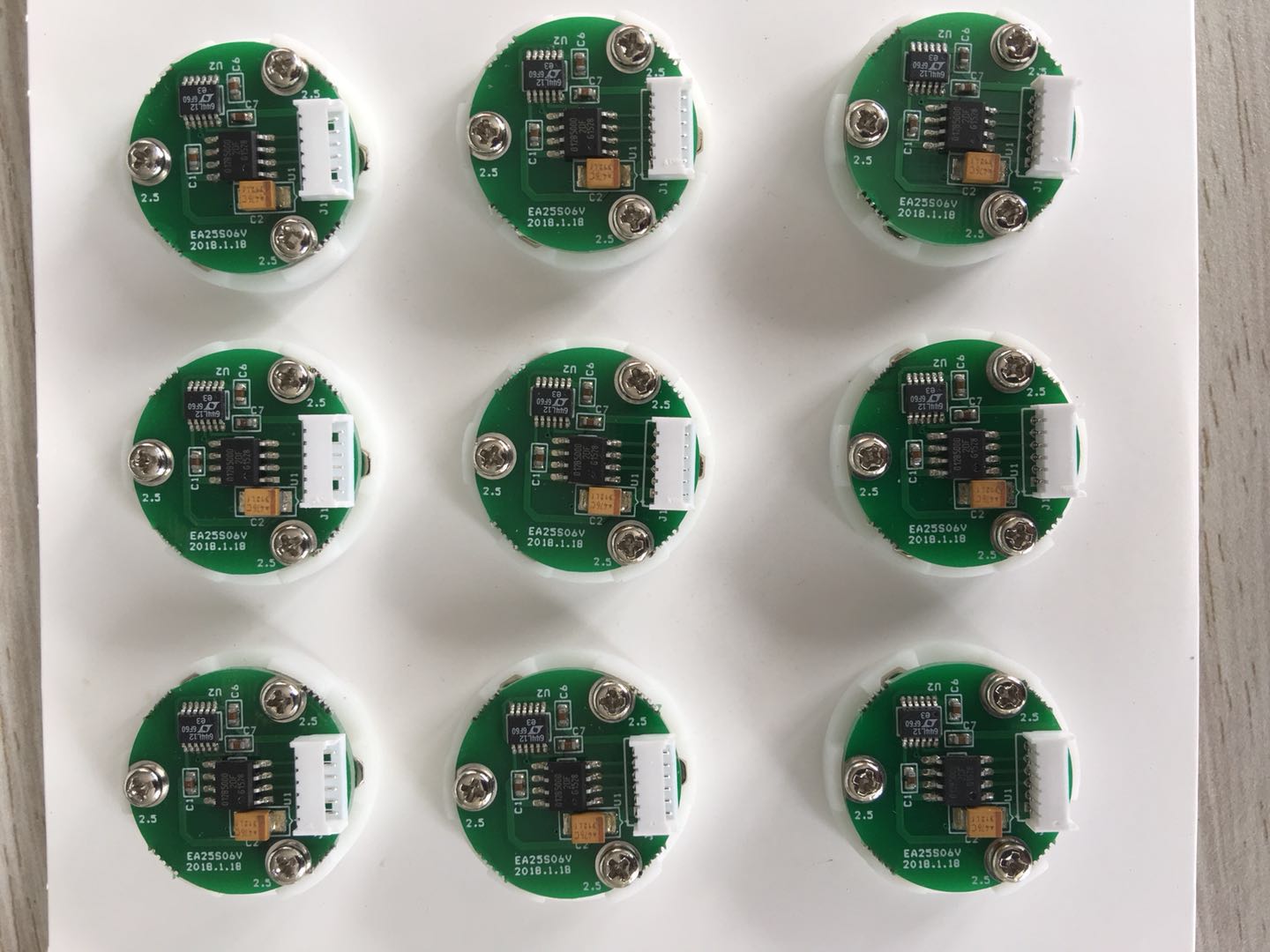

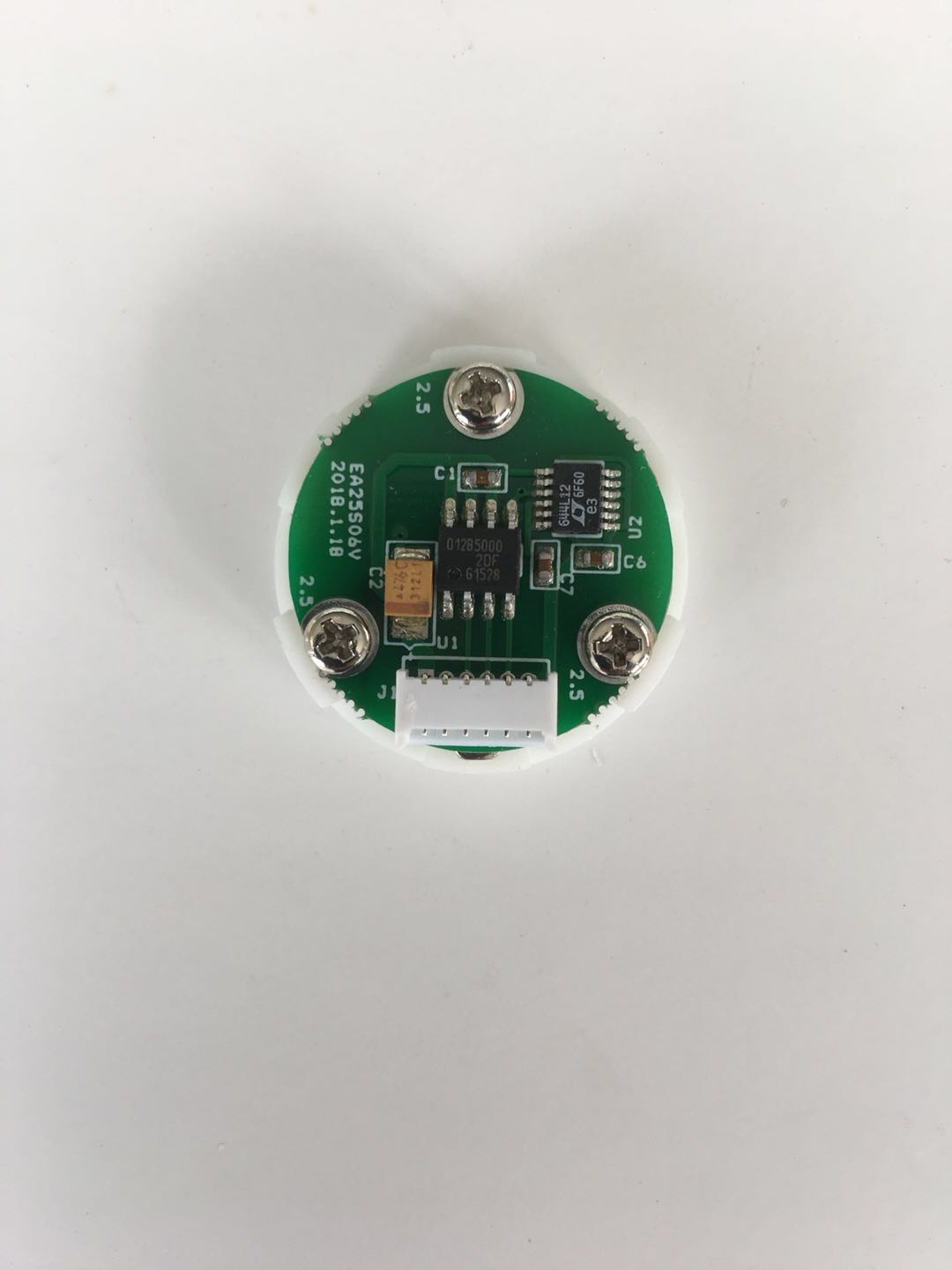

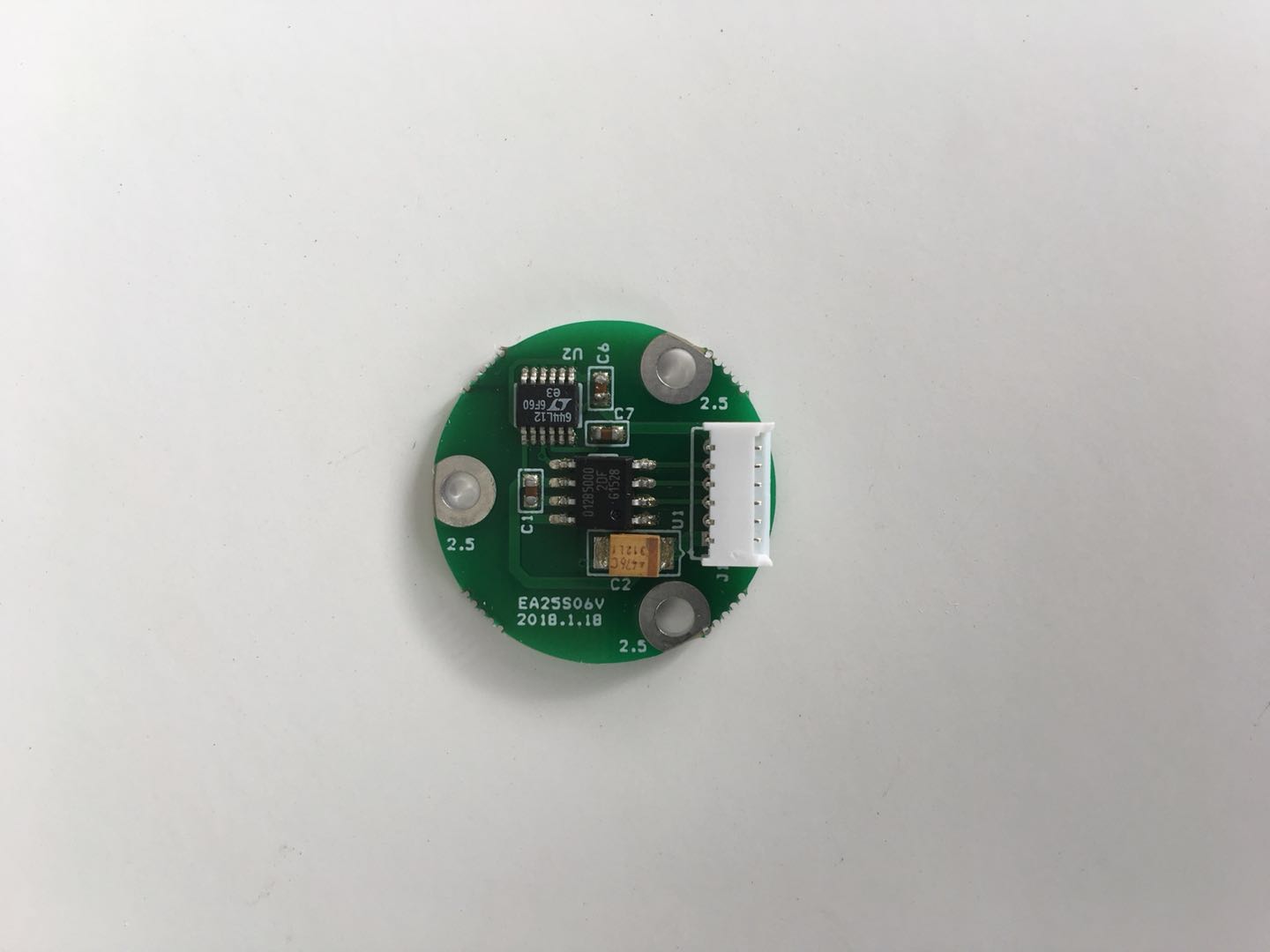

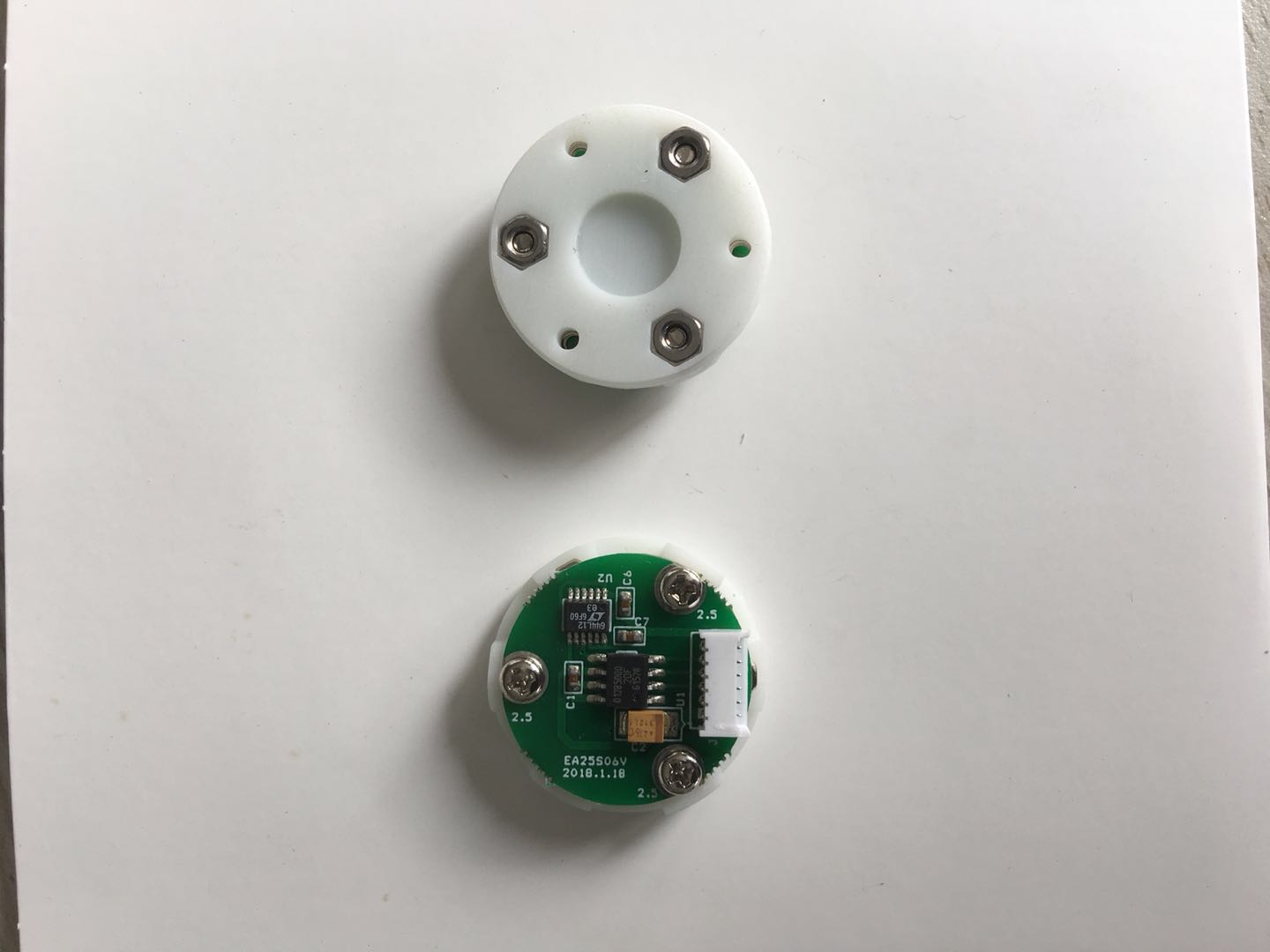

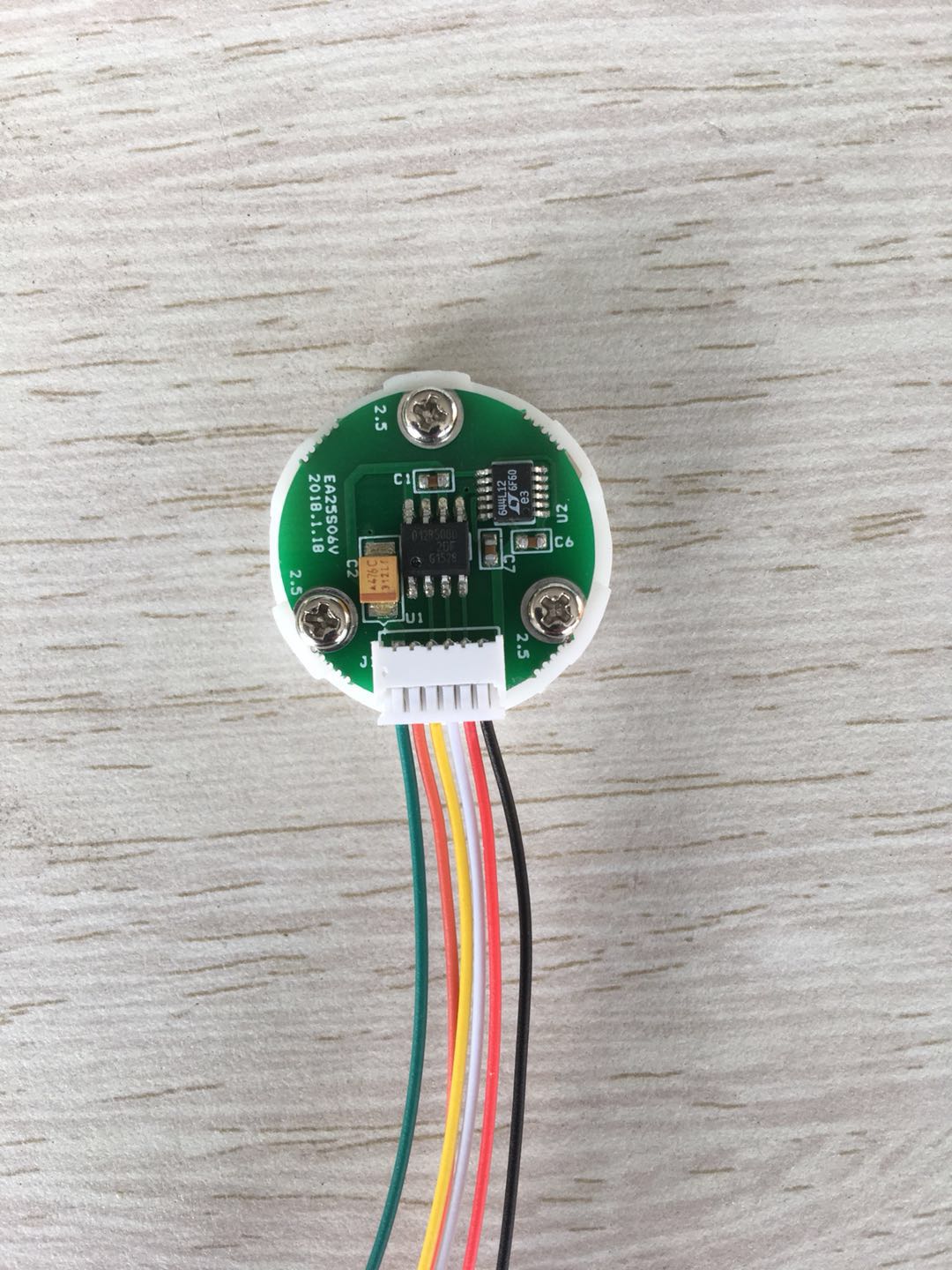

EA25S06A是一款小巧的内嵌式单圈绝对值磁性旋转编码器，无外壳结构，主体PCB外径25mm，易于设备的内部安装，与客户设备形成一个整体。板载芯片可以感应到磁铁随主轴旋转时磁场强度的变化，从而测量出旋转角度及转速，并按照4~20mA或0~5V模拟量输出角度位置信号，在许可运行速度下，最高分辨率可达16384 CPR（14位）。
[购买此产品]
| 产品参数 |
|---|
| 电气参数 |

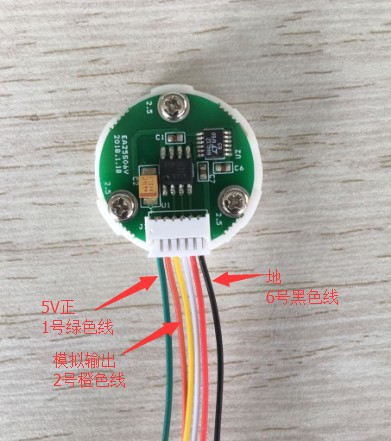

| 接口 | 模拟电流/电压 |
通讯协议 电源电压 | 4~20mA/0~5V DC5V±5%（电源符合EN 50178） |
| 功耗 | 0.2w |
| 最高分辨率 | 16384 CPR |
| 精度 | ±0.1° |
| 机械参数 |
| 产品直径 | ø 25mm |
| 产品厚度 | 5mm |
| 重量 | 5g |
| 最大转速 | 10000 rpm |
| 工作寿命 | 50000h(+25℃,2000rpm) |
| 环境参数 |
|---|
| 储存温度 | -40~105℃ |
| 工作温度 | -40~80℃
|
| 标题 | 下载 | 主要产品分类 | 文件大小 |
|---|
| 2D/规格书/3D-EA25S06A | | EA25S06A | 552.6 KB/752.38KB/3.7 MB
|
