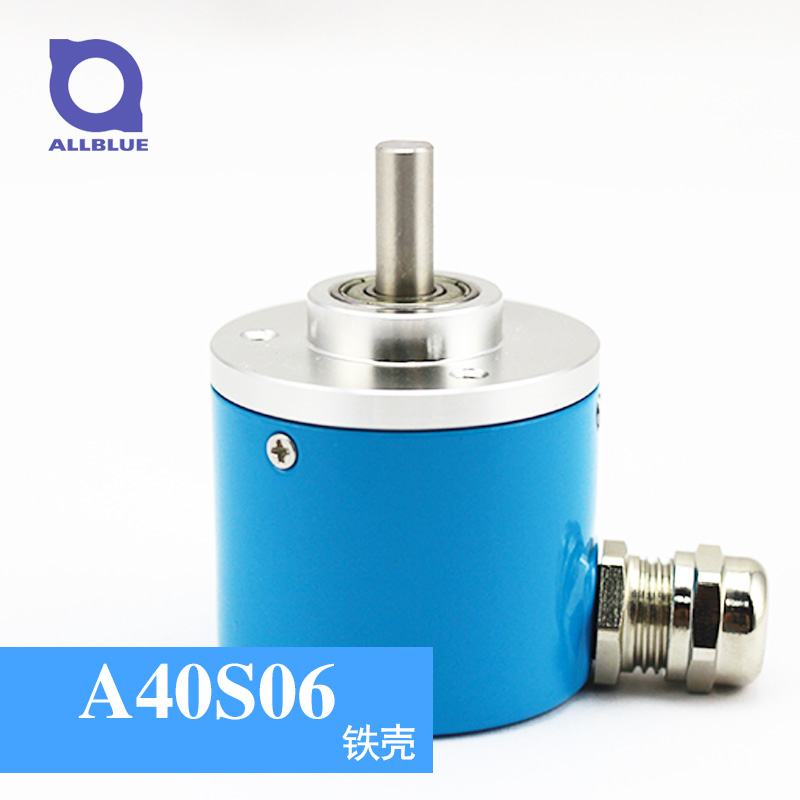

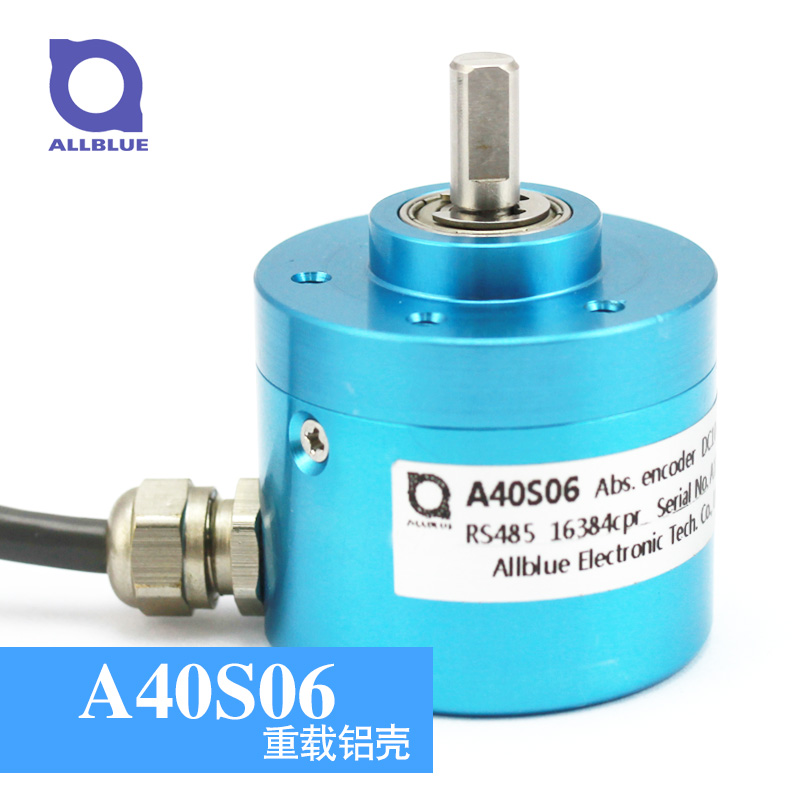

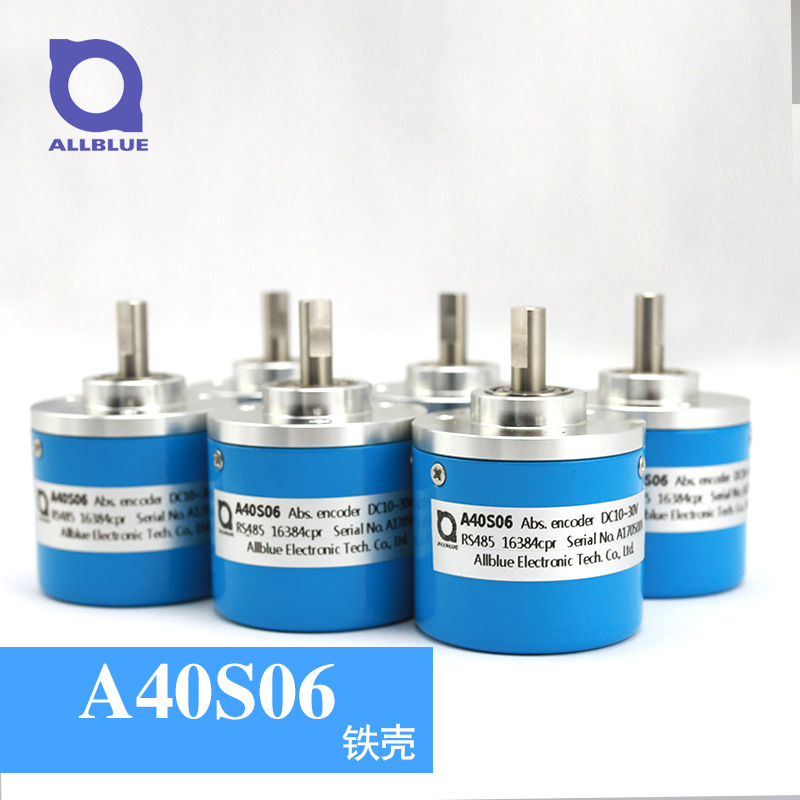

A40S06是一款高速磁性旋转编码器，适用于恶劣的使用环境，易于现有设备的安装，编码器内部的转轴上安装有磁铁，内部的芯片可以感应到磁场强度，因而可以测量出旋转角度，并按照需要的协议输出不同类型的信号。该系列编码器，在许可运行速度下，最高分辨率可达到32768CPR，外壳直径为40mm，为单圈绝对值方式输出，外壳可达到IP65防护等级。A40S06具有很宽的应用范围，包括军事、医疗、冶金、交通、能源、海洋及工厂自动化等。
[购买此产品]
| 产品参数 |
|---|
| 电气参数 |
| 接口 | RS485/ RS422/CAN |
| 通讯协议 | 用户自定义(RS485)/ MODBUS ASCII或RTU(RS485)/ SSI(RS422)/CAN |
| 消耗电流 | ≤60mA |
| 分辨率 | 32768 |
| 电路特征 | 差分电压 |
| 电源电压 | DC5V 或 DC10V~30V |
| 输出电压 | 高电平VH≥85%VCC
低电平VL≤0.3v |
| 机械参数 |
| 最大转速 | 6000 rpm |
| 转动惯量 | 3.5×10-6kgm2 |
| 起动力矩 | 5×10-3Nm(+25℃) |
| 轴最大负载 | 径向20N；轴向10N |
| 抗冲击次 | 980m/s2,6ms,xyz方向各2h |
| 抗震动 | 50m/s2,10-200Hz,xyz方向各2h |
| 工作寿命 | MTBF≥50000h(+25℃,2000rpm) |
| 重量 | 约120g(带1m电缆) |
| 环境参数 |
|---|
| 储存温度 | -40~105℃ |
| 工作温度 | -40~80℃ |
| 防 护 | 外壳IP65，轴IP57 |
| 标题 | 下载 | 主要产品分类 | 文件大小 |
|---|
| 二维图/三维图/规格书 | | A40S06 | 417.6 KB/330.3KB/150.7 KB |
