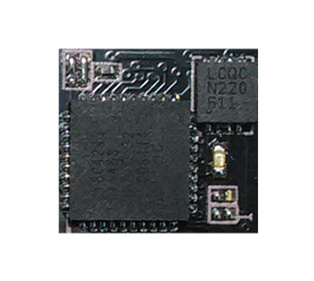

角度传感器SW115X，根据霍尔磁场感应原理，利用霍尔桥电路获取均衡后的单圈绝对位置角度，可有效避免周围磁场干扰。多圈计数利用钟表齿轮组原理，使得全量程范围内，保证角度位置的唯一性，断电后无需电池记忆。应用于检测绝对值角度和圈数变化，内部参数通过I2C接口进行可编程配置，具有SSI和RS485输出接口
基本特性
¨ 单圈13位绝对角度分辨率
¨ 多圈12位圈数计数
¨ 精度0.05°，重复精度0.1°
¨ 可编程参数I2C接口
¨ 1Mb/s硬件SSI输出
¨ 230.4kb/s硬件RS485 MODBUS RTU输出
| 标题 | 下载 | 主要产品分类 | 文件大小 |
|---|
| 规格书-SW1150 | | SW1150 | 136.0 KB |
