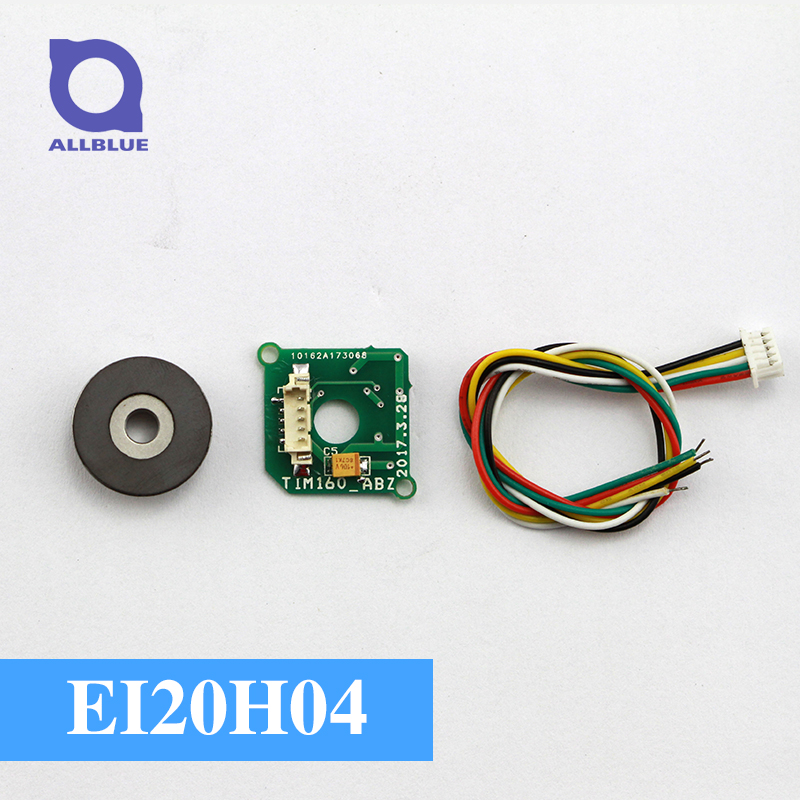

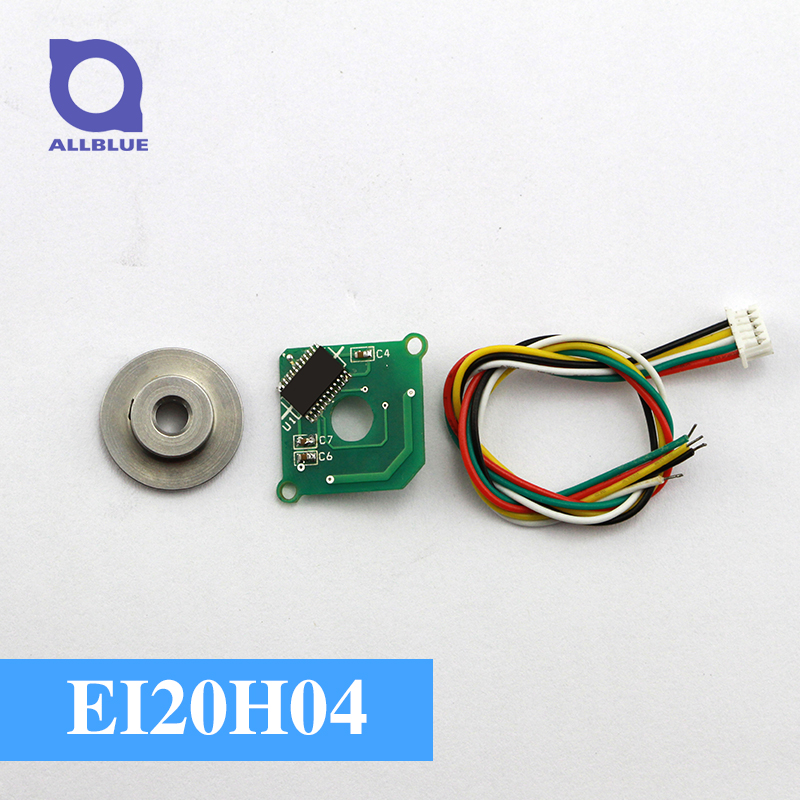

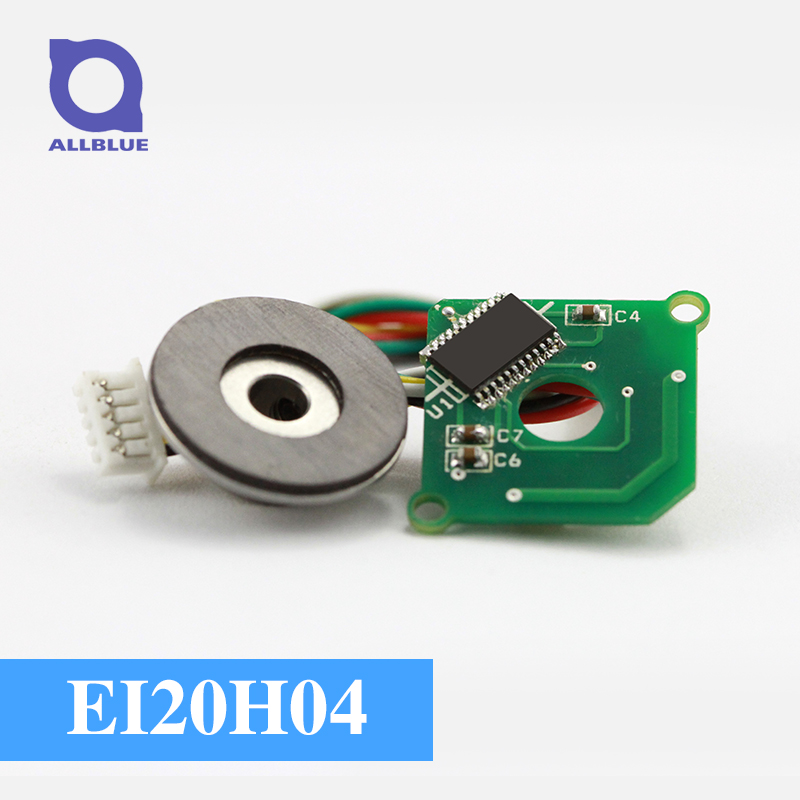

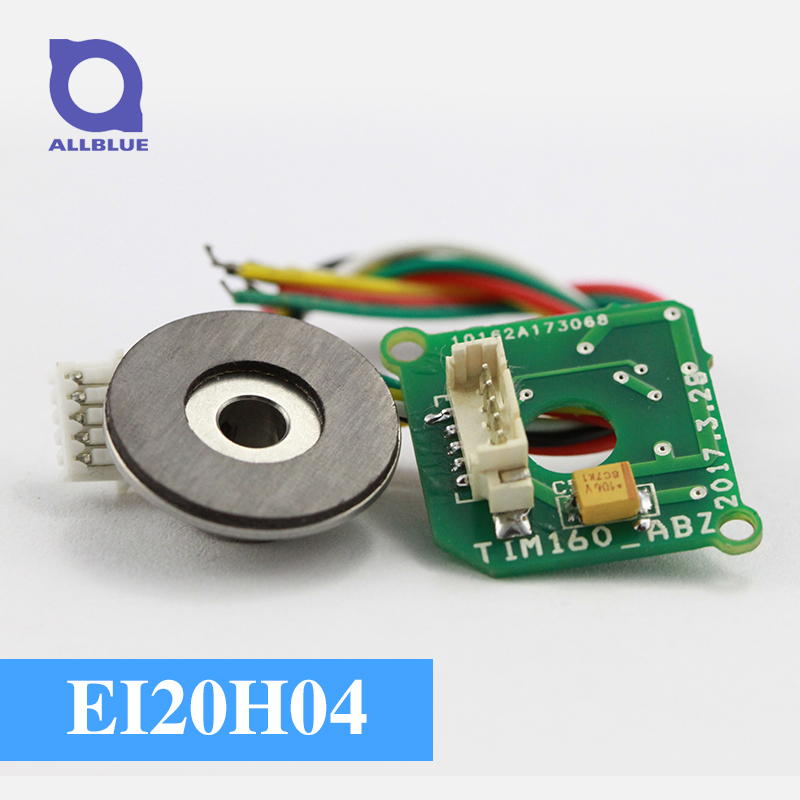

EI20H04该产品是一种小巧的内嵌式增量磁性旋转编码器，无外壳结构，外形尺寸可与20×20规格电机匹配，易于设备的内部一体化安装。板载芯片可以感应到磁环随主轴旋转时磁场的变化，因而可以测量出旋转角度及转速，分辨率为1000PPR。
[购买此产品]
| 产品参数 |
|---|
| 电气参数 |
| 输出波形 | 方波, ABZ三相 |
| 接口 | NPN/PNP/PUSH PULL/OC（集电极开路） |
| 消耗电流 | ≤60mA |
| 分辨率 | 1000 PPR |
| 电源电压 | DC 3.3V or DC 5V |
| 输出电压 | 高电平VH≥85%VCC
低电平VL≤0.3v |
| 机械参数 |
| 最大转速 | 10000 rpm |
| 磁环外径/内径 | Ø17.5/ Ø4 |
| PCB长宽 | 18×18 |
| PCB最大厚度 | 5.21 |
| 重量 | 6g（含磁环） |
| 工作寿命 | MTBF≥50000h(+40℃,2000rpm) |
| 环境参数 |
|---|
| 工作温度 | -25~85℃ |
| 储存温度 | -40~105℃ |
| 标题 | 下载 | 主要产品分类 | 文件大小 |
|---|
| 二维图/三维图/规格书 | | EI20H04 | 66.6 KB/230.9 KB/58.1 KB |
