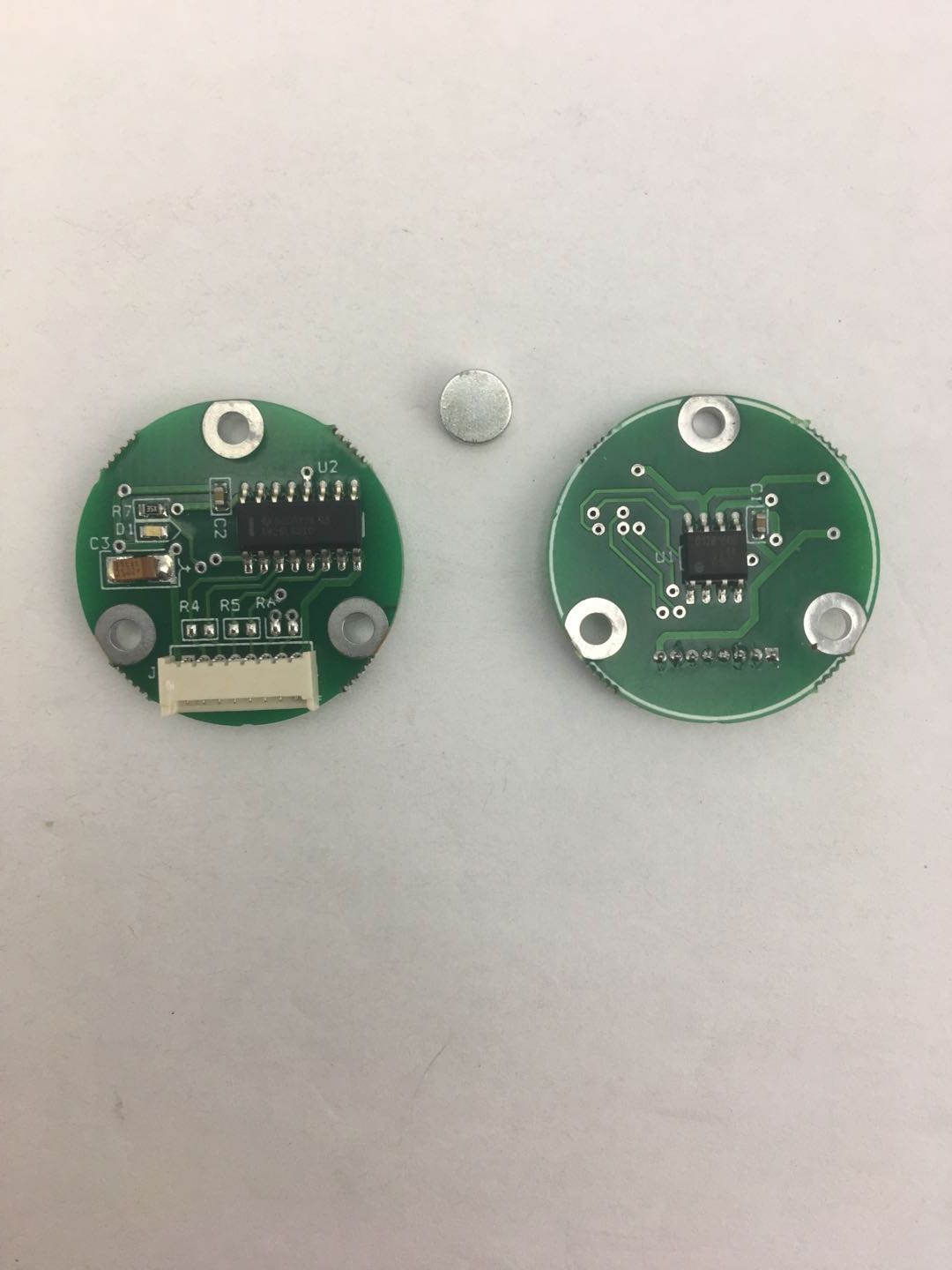

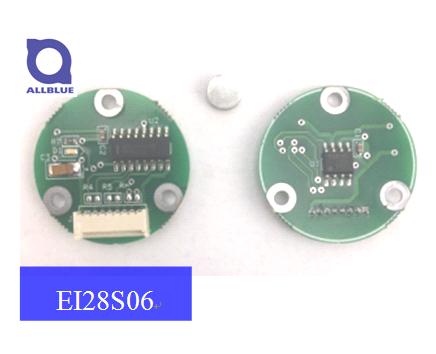

EI28S06该产品是一种小巧的内嵌式增量磁性旋转编码器，无外壳结构，PCB直径28mm，易于设备的内部安装，与客户设备形成一个整体，板载的芯片可以感应到磁场强度，因而可以测量出旋转角度及转速，分辨率为1000~8192PPR可选。
[购买此产品]
| 产品参数 |
|---|
| 电气参数 |
| 输出波形 | 方波 |
| 接口 | RS422差分 |
| 消耗电流 | ≤50mA |
| 分辨率 | 4096ppr |
| 电路特征 | ABZ六线RS422差分电压 |
| 电源电压 | DC 5V |
| 输出电压 | 高电平VH≥85%VCC
低电平VL≤0.3v |
| 机械参数 |
| 最大转速 | 15000 rpm |
| PCB直径 | 27mm |
| PCB最大厚度 | 5.21 mm |
| 重量 | <3g（含磁铁） |
| 工作寿命 | 50000h(+40℃) |
| 环境参数 |
|---|
| 储存温度 | -40~125℃ |
| 工作温度 | -40~105℃
|
| 标题 | 下载 | 主要产品分类 | 文件大小 |
|---|
| 二维图/三维图/规格书 | | EI28S06 | 550.7 K/ 3.7M/ 450.3K |
