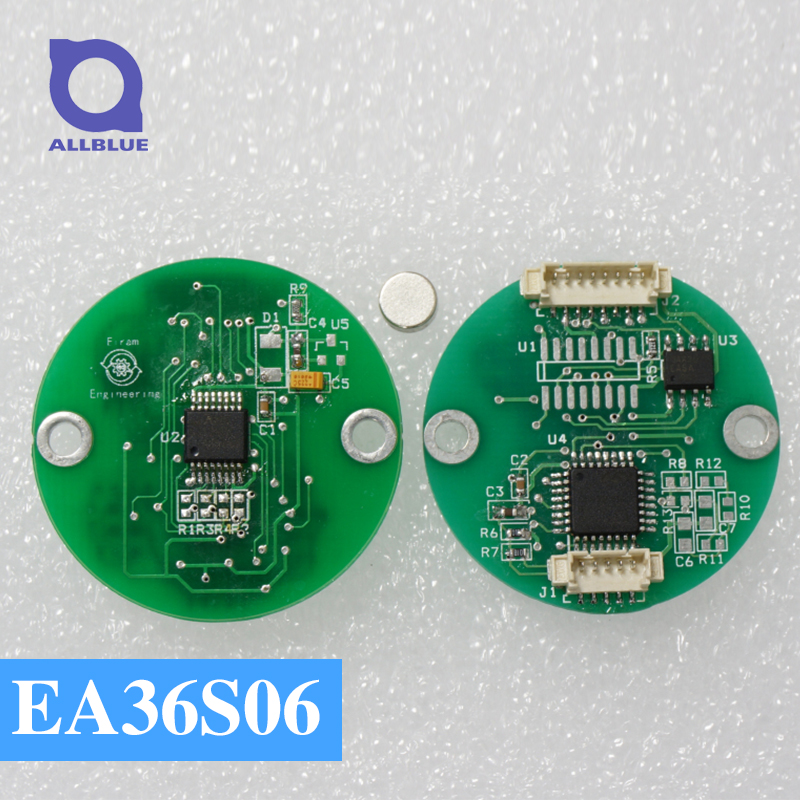

EA36S06 系列是一种小巧的内嵌式磁性旋转编码器，无外壳结构，外形尺寸可以根据需要订制，易于设备的内部安装，与客户设备形成一个整体，板载的芯片可以感应到磁场强度，因而可以测量出旋转角度，并按照需要的协议输出不同类型的信号。该系列编码器，在许可运行速度下，最高分辨率单圈绝对值型可达16384 PPR，增量型可达8192 PPR。
[购买此产品]
| 产品参数 |
|---|
| 电气参数 |
| 输出波形 | 方波 |
| 信号类型 | SSI二进制/ SSI格雷码/RS485/RS422 |
| 消耗电流 | ≤60mA |
| 分辨率 | 16384 |
| 电路特征 | 差分电压 |
| 电源电压 | DC5V |
| 输出电压 | 高电平VH≥85%VCC
低电平VL≤0.3v |
| 机械参数 |
| 最大转速 | 15000 rpm |
| 工作寿命 | MTBF≥50000h(+25℃,2000rpm) |
| 环境参数 |
|---|
| 储存温度 | -40~125℃ |
| 工作温度 | -40~105℃ |
| 标题 | 下载 | 主要产品分类 | 文件大小 |
|---|
| 二维图/三维图/规格书 |    | EA36S06 | 443KB/3.9M/258K |
