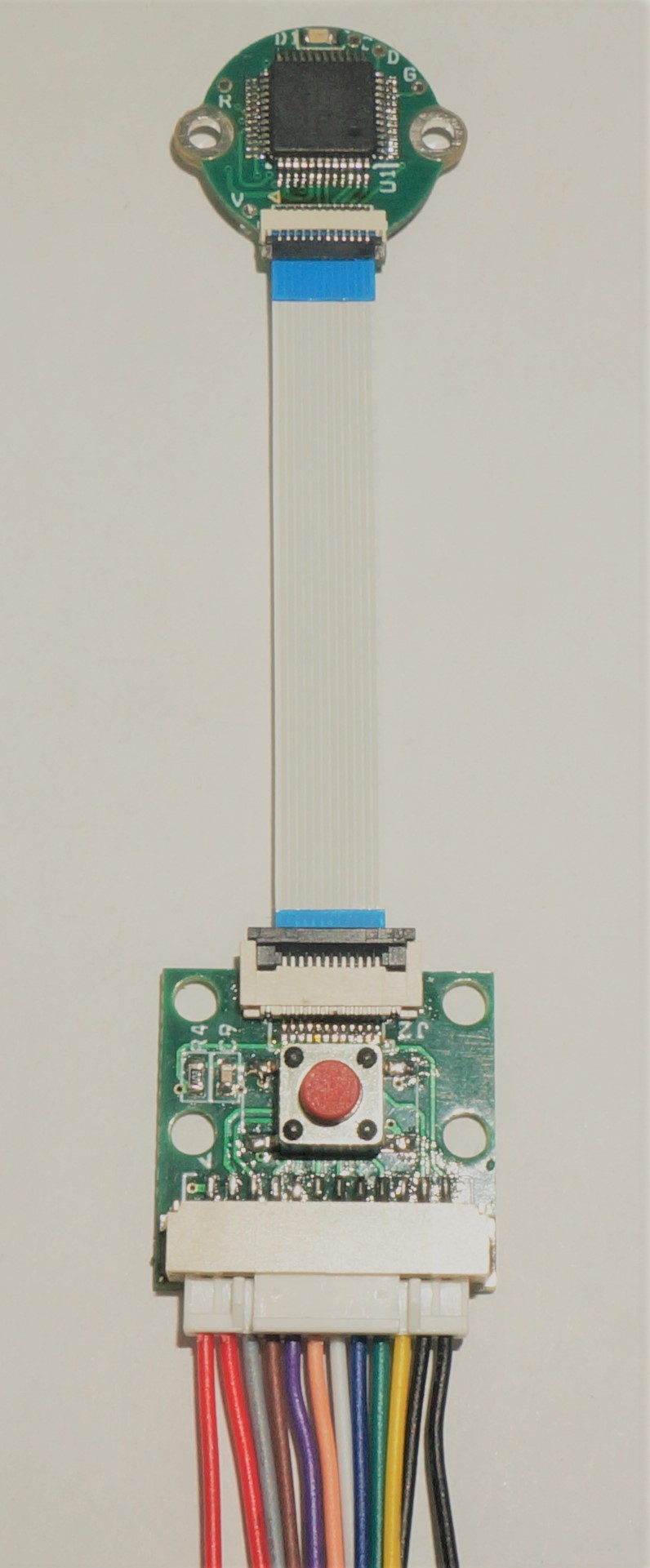

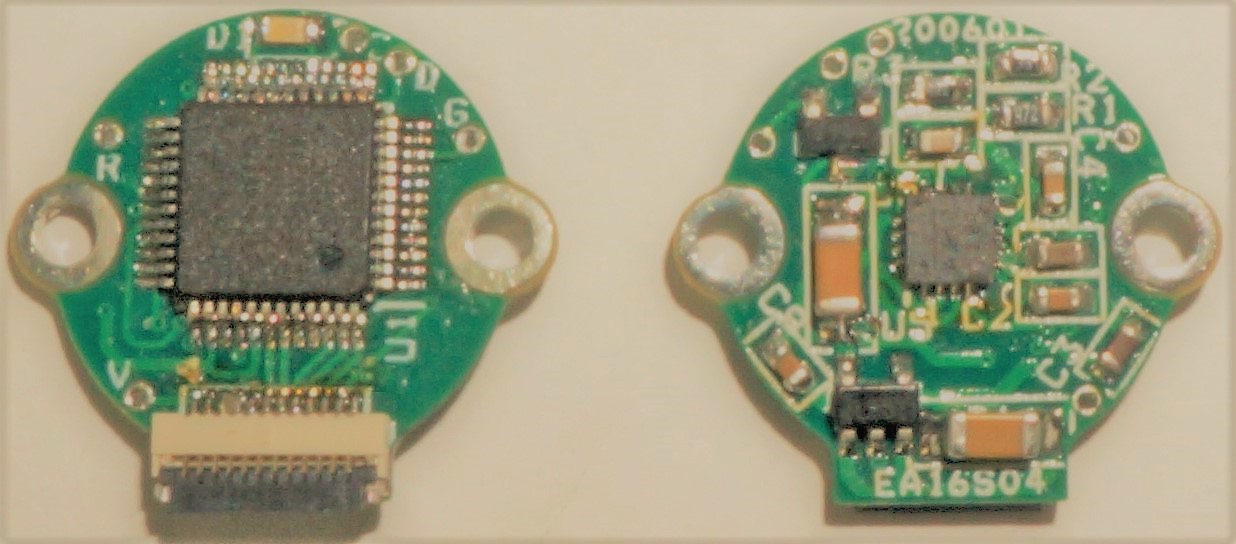

EA16S04该产品是一种小巧的内嵌式单圈绝对值磁性旋转编码器，无外壳结构，主体PCB外径16mm，易于设备的内部安装，与客户设备形成一个整体。板载芯片可以感应到磁铁随主轴旋转时磁场强度的变化，从而测量出旋转角度及转速，并按照RS422 SPI/ RS422 SSI协议之一输出角度位置信号，在许可运行速度下，最高分辨率可达65536 CPR（16位）。
[购买此产品]
| 产品参数 |
|---|
| 电气参数 |
| 接口 | RS422 |
| 通讯协议 | SSI/SPI |
| 功耗 | 0.1w |
| 最高分辨率 | 65536 CPR |
| 电源电压 | DC3.3~9V（电源符合EN 50178） |
| 精度 | ±0.1° |
| 机械参数 |
| 产品直径 | ø16 |
| 产品厚度 | <3.5mm |
| 重量 | 3g （不含磁铁） |
| 最大转速 | 50000 rpm |
| 工作寿命 | 50000h(+25℃,2000rpm) |
| 环境参数 |
|---|
| 储存温度 | -40~125℃ |
| 工作温度 | -40~105℃
|
| 标题 | 下载 | 主要产品分类 | 文件大小 |
|---|
| 二维图/三维图/规格书 |    | EA16S04 | 454.32KB/718.13KB/2.56KB |
